国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  沖奶粉是初為人父母的必修課，水溫是沖奶粉的關(guān)鍵。水溫太高，容易燙傷嬰幼兒的口腔和消化道，也會破壞奶粉的營養(yǎng)成分；水溫太低，不利于奶粉的充分溶解，也會影響營養(yǎng)成分的吸收；最適應(yīng)沖奶粉的溫度為50°C左右。如何調(diào)控沖奶粉的水溫成了很多初為人父母的挑戰(zhàn)之一。用溫度計測量水溫？有點小題大做。用手背去感受水溫？個體對溫度的感受隨人的差異性很大，溫度很難控制。

  針對這一問題，華南師范大學(xué)張振課題組開發(fā)了一種可逆熱致變色相變材料微膠囊，將該微膠囊涂覆在奶瓶上，可得到了具有溫度指示功能的智能涂層。當(dāng)溫度較高時，涂層為白色，當(dāng)溫度較低時，涂層為藍(lán)色，當(dāng)溫度為50°C左右時，涂層為淺藍(lán)色。通過這種直觀的方法，即可便捷辨別沖奶粉的水溫。此外該微膠囊也具有較高的潛熱（高溫吸熱、低溫放熱），在裝飾涂層、節(jié)能建筑、智能織物、溫度指示、信息加密和防偽等領(lǐng)域具有廣泛的應(yīng)用前景。

  刺激響應(yīng)變色材料可以監(jiān)測周圍環(huán)境并自發(fā)改變其顏色，已廣泛應(yīng)用于許多領(lǐng)域。在刺激響應(yīng)性變色材料中，熱致變色（TC） 材料因其可逆的溫度響應(yīng)性而備受關(guān)注，有機(jī) TC 材料因其靈敏度高、穩(wěn)定性好、選擇性多樣和價格低廉而受到高度青睞，其中三組分 TC 材料是最常用的有機(jī) TC 材料之一，由著色劑、顯色劑和助溶劑組成。相變材料 （PCM） 通常用作助溶劑：當(dāng)溫度高于PCM的熔點時，PCM為液態(tài)，三組分TC為無色；當(dāng)溫度低于PCM的凝固點時，PCM為固態(tài)，而三組分TC為顯色狀態(tài)。相變材料可以在幾乎恒定的溫度下在相變過程中吸收或釋放大量熱量，從而使其具有出色的儲熱和溫度調(diào)節(jié)能力。因此，三組分 TC材料具有兩個有前途的功能：在溫度變化過程中改變顏色并且儲存/釋放潛熱。

  PCM通常面臨使用時易泄露的問題，將 PCM 封裝到微膠囊中是解決PCM泄漏問題的一種有效方法，而且這種方法增加了 PCM 與基質(zhì)之間的界面面積，從而改善了熱傳導(dǎo)。乳液模板法是一種簡單有效制備相變微膠囊的策略。皮克林（Pickering）乳液是固體顆粒穩(wěn)定的乳液。作為皮克林乳化劑的固體顆粒，對水油兩相都具有潤濕性，可以吸附在油水界面上從而形成Pickering乳液。相比于傳統(tǒng)表面活性劑穩(wěn)定的乳液，Pickering乳液具有穩(wěn)定性好、綠色環(huán)保等優(yōu)點。纖維素納米晶（CNC）是一種棒狀納米纖維素，已經(jīng)被證實為一種優(yōu)異的Pickering乳化劑，具有來源廣泛、綠色環(huán)保、生物相容性好等優(yōu)點。使用CNC穩(wěn)定的皮克林乳液模板法制備兼具高儲熱能力、可逆變色、高靈敏度的多功能微膠囊并構(gòu)筑多功能 TC 涂層仍面臨一些挑戰(zhàn)。

  華南師范大學(xué)周國富教授團(tuán)隊張振課題組通過CNC穩(wěn)定的Pickering乳液法制備了一種具有高潛熱、可逆熱致變色相變材料微膠囊，并應(yīng)用于智能涂料。以 CNC 穩(wěn)定的三組分TC 材料Pickering乳液為模板，通過原位聚合制備了以三組分TC材料為芯材、以 CNC/三聚氰胺甲醛樹脂 （MF） 為殼層的TC-PCM 微膠囊。其中結(jié)晶紫內(nèi)酯（CVL）、雙酚A （BPA） 和PCM 的混合物為三組份 TC 材料和Pickering乳液的油相。二十二酸甲酯（山崳酸甲酯，MB） 和椰子油 （CO） 因其優(yōu)異的溶解CVL/BPA的能力 、被CNC 皮克林乳化的能力和適當(dāng)?shù)南嘧儨囟?/span>（PCT，MB 和 CO 的熔點分別為 55 °C 和 15 °C），而被選為PCM。所得的 TC-PCM 微膠囊表現(xiàn)出出色的防滲漏穩(wěn)定性、熱能儲存和釋放能力（TC-MB 為 200.2 J/g，PCM 含量為 89.0%）和快速的熱致變色響應(yīng)性。通過密度泛函理論分析了熱致變色機(jī)制，TC-PCM 微膠囊PCT以下呈藍(lán)色，在 PCT 上方變?yōu)榘咨?/span>TC-PCM 微膠囊與水性聚氨酯結(jié)合得到了具有儲熱、可逆熱至變色的智能涂料，可涂覆各種材料的表面。

圖 1.CNC穩(wěn)定PE制備高潛熱可逆TC-PCM微膠囊智能涂料示意圖

  該成果以“Reversible Thermochromic Phase Change Material Microcapsules with High Latent Heat via Cellulose Nanocrystal Stabilized Pickering Emulsion for Smart Coatings”發(fā)表在《small》上，該論文第一作者為華南師范大學(xué)2023級碩士研究生吳潔。本研究也得到了浙江科技大學(xué)張學(xué)金教授、王立軍教授、北京大學(xué)余鵬程博士、順德鴻昌涂料有限公司副總經(jīng)理曾晉等合作者的指導(dǎo)和大力幫助！

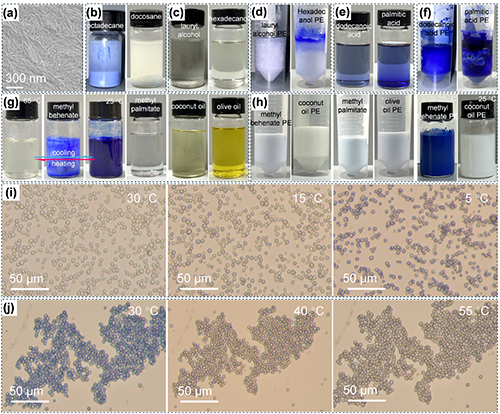

圖 2.（a） CNC 的 SEM 圖像。（b， c， e， g） 不同相變材料作為助溶劑中 CVL/BPA 的光學(xué)圖像。（d、f、h）具有不同 CVL/BPA/PCM 作為油相的 PE 的光學(xué)圖像。（i） TC-CO 和 （j） TC-MB PE 在不同溫度下的光學(xué)顯微鏡圖像。

圖 3.（a） TC-MB PEs 加熱到不同溫度時的光學(xué)顯微圖像：30、65 和 70°C。（b， d） TC-CO 和 （c， e） TC-MB 微膠囊的 SEM 圖像和粒度分布圖。

圖 4.（a） TC-MB PE、（b） TC-MB 微膠囊和 （c） TC-CO 微膠囊的SEM、元素含量和元素分布圖像。（d） FTIR 光譜。

圖 5.（a） 純凈 MB、CVL/BPA/MB 和 TC-MB 微膠囊的 DSC 曲線。（b） CO CVL/BPA/CO 和 TC-CO 微膠囊的 DSC 曲線。（c） TC-CO 和 （d） TC-MB 在第一次和第 100 次加熱-冷卻掃描時的 DSC 曲線。（e） TC-MB 微膠囊在 100 次加熱-冷卻掃描后的變色性能，（f）TGA 曲線。

圖 6.（a） 在 100 °C 下 24 小時的防漏穩(wěn)定性測試。（b） 濾紙在 0 °C 下的光學(xué)圖像。

圖 7.（a） 在 70 °C 下不同加熱時間下，原始 WPU 薄膜和含有 5、10 和 20 wt.% TC-MB 微膠囊的 TC-MB 薄膜的紅外熱成像照片。 原始 WPU 薄膜和 TC-MB 薄膜在 （b） 在 70 °C 加熱和 （c） 自然冷卻期間的溫度曲線隨時間的變化。

圖 8.（a） CVL/BPA/PCM 三組分系統(tǒng)的熱致變色機(jī)理示意圖。（b） CVL、BPA 和 MB 的 HOMO-LUMO。（c） CVL 、 BPA 和 MB 的 DFT 模擬靜電電位 （ESP）

圖 9.加熱和冷卻過程中不同溫度下 （a） TC-MB 和 （b） TC-CO 微膠囊的光學(xué)圖像

圖10. 涂有 TC-MB 涂層的石膏娃娃的顏色變化 （a） 用沸水倒入時和,（b） 從 70 °C 自然冷卻至室溫。 （c）從 70 °C 自然冷卻至室溫時涂有 TC-MB 涂層的海濱畫像。

圖 11.TC-PCM 涂層在溫度指示器、信息加密和防偽方面的應(yīng)用。（a） 帶有 TC-MB 涂層的嬰兒奶瓶，里面裝滿了不同溫度的水。（b） 通過絲網(wǎng)印刷在無紡布上涂有 TC-MB 涂層的“SCNU”標(biāo)志和“DIRM”圖案。（c） 無紡布上的 0-9 數(shù)字和 （d） 帶有 TC-MB 和 TC-CO 涂層的紙上的“SCNU-DRIM”字符。

  在奶瓶上涂覆TC-MB涂層條。當(dāng)涂層為白色時，表明水溫太高，高溫容易燙傷嬰幼兒的口腔和消化道，也會破壞奶粉的營養(yǎng)成分；當(dāng)涂層為藍(lán)色時，表明溫度太低，不利于奶粉的充分溶解；當(dāng)涂層為白色和藍(lán)色間的過渡色時，水溫在50 °C左右，最適宜沖泡奶粉，這樣就不需要用手背去感受水溫（個體差異大）或溫度計測量水溫，通過顏色變化就可以直觀且便捷辨別最適宜沖泡奶粉的水溫。此外，喝過燙的水是食道癌的一個重要誘因，我國是食道癌的高發(fā)國，世界上超過一半的食道癌患者在中國，這和習(xí)慣喝過燙的水（喝熱茶）、吃過燙的食物（如火鍋）有密切的關(guān)系。可以在水杯上涂覆TC-MB涂層，涂層顏色為白色時表明水溫過高不宜飲用或食用。

  本研究采用 CNC 穩(wěn)定CVL/BPA/PCM 的Pickering 乳液法制備了具有高潛熱的可逆 TC-PCM 微膠囊，用于智能溫度響應(yīng)變色涂層。烷烴、烷醇或烷基酸由于對 CVL/BPA 的溶解性差或 被CNC 皮克林乳化的能力差，因此不適合用作相變材料。MB 和 CO 作為酯類和植物油的代表，因其對 CVL/BPA 的溶解性、CNC 的乳化能力和適當(dāng)?shù)?PCT 而被選為 PCM。MF 殼通過原位聚合在 CNC 穩(wěn)定的 TC-PCM Pickering 乳液液滴表面形成， 形成直徑為 4~5 μm 的穩(wěn)定 TC-PCM 微膠囊。所得的 TC-MB 微膠囊具有 200.2 J/g 的高潛熱，對應(yīng)的 PCM 核心含量高達(dá) 89.0%。因此，TC-MB 微膠囊顯示出顯著的熱能儲存和釋放能力，以調(diào)節(jié)環(huán)境溫度。此外，TC-MB 表現(xiàn)出出色的穩(wěn)定性，并在 100 次加熱-冷卻循環(huán)后保留了 99.0% 的原始潛熱。根據(jù) DFT 分析，當(dāng) PCM 處于固態(tài)時，CVL 與 BPA 結(jié)合形成藍(lán)色的開環(huán)結(jié)構(gòu)，當(dāng) PCM 處于液態(tài)時，CVL 與 BPA 分離形成無色的閉環(huán)結(jié)構(gòu)。由于 MB 和 CO 的 PCT 不同，TC-MB 和 TC-CO 微膠囊在加熱過程中在大約 55 °C 和 15 °C 時由藍(lán)色變?yōu)榘咨Ｗ罱K，TC-PCM 智能涂料被用于裝飾涂層、溫度指示、信息加密和防偽。因此，本研究開發(fā)的 TC-PCM 微膠囊有望作為各種應(yīng)用的智能涂料。

  原文鏈接：https://doi.org/10.1002/smll.202505575
