国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近日，復(fù)旦大學(xué)信息科學(xué)與工程學(xué)院熊詩圣教授研究團隊在溶劑蒸汽退火的對稱性三嵌段共聚物導(dǎo)向自組裝領(lǐng)域取得新進展。相關(guān)研究成果以《對稱性三嵌段共聚物導(dǎo)向自組裝在溶劑蒸汽退火過程中的溶劑分布效應(yīng)》（The Solvent Distribution Effect on the Self-Assembly of Symmetric Triblock Copolymers during Solvent Vapor Annealing）為題在線發(fā)表于Macromolecules。

  嵌段共聚物導(dǎo)向自組裝光刻技術(shù)（Directed Self-Assembly of Block Copolymer Lithography, DSA），是利用物理、化學(xué)性質(zhì)不同的多種單體聚合成嵌段共聚物，在退火條件下微相分離形成納米尺度的圖形，通過一定的方法將圖形誘導(dǎo)為所需規(guī)則化的納米級陣列，從而形成刻蝕模板進行納米結(jié)構(gòu)的圖形轉(zhuǎn)移。此種技術(shù)充分利用了嵌段共聚物在薄膜中進行自組裝的優(yōu)點，將“自下而上”的嵌段共聚物薄膜自組裝技術(shù)和“自上而下”的光學(xué)光刻或電子束光刻等制備導(dǎo)向圖形的技術(shù)結(jié)合起來，因為無需對應(yīng)最終高分辨率圖案的光源和掩膜版，具有低成本、高分辨率、高產(chǎn)率的本質(zhì)優(yōu)勢，成為半導(dǎo)體工藝技術(shù)中的研發(fā)熱點。因此，導(dǎo)向自組裝技術(shù)是一種將光學(xué)光刻技術(shù)與嵌段共聚物在薄膜中的自組裝特點結(jié)合起來應(yīng)用于制備超高分辨率圖形的技術(shù)，再加上其完全能與目前支配半導(dǎo)體產(chǎn)業(yè)的傳統(tǒng)光刻工藝高效兼容，被認為是極具潛力的下一代光刻技術(shù)。

  由于導(dǎo)向自組裝薄膜存在較高缺陷率的特點，成為限制其應(yīng)用的最大技術(shù)挑戰(zhàn)。薄膜缺陷水平與退火過程密切相關(guān)，盡管傳統(tǒng)的熱退火在很大程度上提高了薄膜質(zhì)量，但對研究嵌段共聚物能垂直基底排列的化學(xué)機理非常有限。基于此，研究團隊提出了新型的室溫溶劑蒸汽退火法，一種對促進具有不同表面能的嵌段高分子進行自組裝的非常行之有效的方法，因為其是在室溫下進行，不僅能有效緩解高分子材料的性質(zhì)退化，還能在低于高分子熱分解溫度下促進材料進行自組裝，更為重要的是溶劑蒸汽退火可以降低不同嵌段共聚物區(qū)域表面能差別，在較大膜厚范圍內(nèi)促使整個薄膜的高分子相垂直于基底取向，進而簡化圖案轉(zhuǎn)移工藝過程。

圖1 嵌段共聚物在不同濃度溶劑中的溶解情況模擬結(jié)果，(a) 所得薄膜的特征尺寸與溶解率的關(guān)系；(b)嵌段共聚物中的溶劑濃度分布情況。

  研究團隊在先期研究（Xiong et. al., ACS Nano 2016, DOI:10.1021/acsnano.6b03667; Xiong et. al., Nanotechnology 2016, DOI:10.1088/0957-4484/27/41/415601）的基礎(chǔ)上，通過一系列實驗并結(jié)合蒙特卡洛模擬，研究了中性溶劑分布對嵌段共聚物導(dǎo)向自組裝的質(zhì)量以及動力學(xué)過程的影響，并選用良溶劑和劣溶劑作為溶劑蒸汽退火過程中對三嵌段共聚物VSV的影響對比，結(jié)果發(fā)現(xiàn)劣溶劑更能屏蔽共聚物嵌段之間的相互作用，而良溶劑由于較少可能屏蔽不同嵌段的相互聯(lián)系，可以促使具有較低分子質(zhì)量的三嵌段共聚物VSV有效自組裝。另外，在退火實驗中發(fā)現(xiàn)良溶劑在溶劑蒸汽退火過程中更能導(dǎo)致較慢的自組裝動力過程發(fā)生，圖案的特征尺寸和線邊緣粗糙度皆與劣溶劑退火過程有顯著差異。此項研究通過溶劑蒸汽退火過程中自組裝溶劑分布的研究，降低了成膜缺陷，對低分子量嵌段共聚物得到較為完美的取向控制，并成功制備了10納米以下特征尺寸的器件圖案。

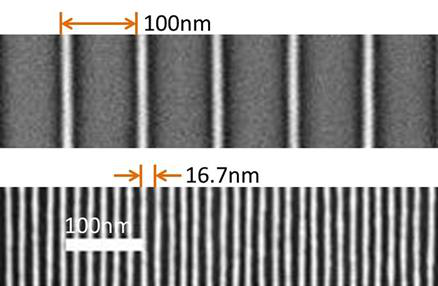

圖2上圖是EUV光刻膠模板線寬尺寸的SEM圖，下圖為經(jīng)過三嵌段共聚物導(dǎo)向自組裝后的特征尺寸圖案。

  此項工作是與芝加哥大學(xué)PAUL NEALEY組以及韓國研究組合作。

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.8b01275
