福建物構所王劍磊、吳立新團隊 IJBM：利用原位發泡3D打印技術將微孔聚乳酸/甲殼素納米晶復合支架用于骨組織工程
2024-09-14 來源：高分子科技
骨損傷是臨床上亟待解決的問題，而可植入生物支架為替代和再生受損組織提供了有效手段。在骨組織工程領域中，生物支架需要具備生物相容性、生物可降解性、優化的孔結構和足夠的強度來支持細胞粘附和生長。支架的孔隙結構對細胞增殖和分化至關重要，包括微孔/宏孔層次結構和孔的連通性。單一的多孔生物支架制備技術包括包括靜電紡絲、氣體發泡、顆粒浸出、溶劑鑄造和3D打印技術難以完全滿足支架所需的特性要求。同時聚乳酸作為制備支架的材料，由于其特性（低熔體強度和緩慢結晶速率）一定程度也影響支架的綜合性能。
為了獲得良好孔隙結構和機械性能的PLA基支架，首先，通過低共熔溶劑法制備CHNCs,將其與PLA進行熔融共混，隨后進行原位發泡打印（圖1）。

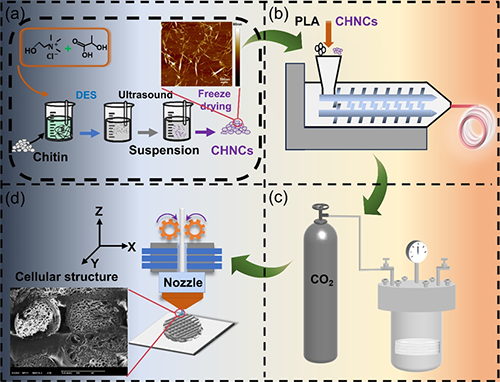

圖1 PLA/CHNCs復合支架制備流程

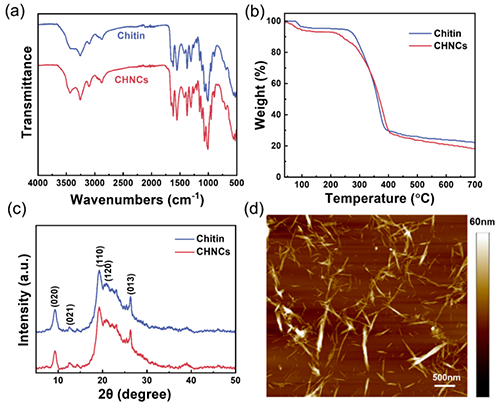

圖2 CHNCs表征分析

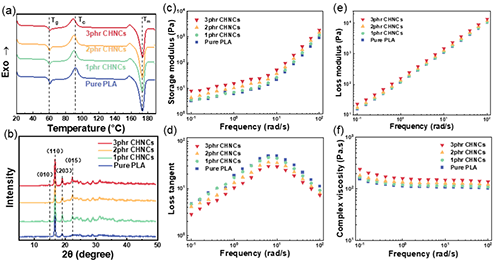

圖3 PLA/CHNCs熱行為和流變行為
圖4 PLA/CHNCs復合支架微觀形貌及泡孔結構分析
圖5 PLA/CHNCs復合支架機械性能
圖6 PLA/CHNCs復合支架體外生物降解
圖7 PLA/CHNCs復合支架體外生物相容性
原文鏈接：https://doi.org/10.1016/j.ijbiomac.2024.135055
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 南林劉承果教授團隊 Adv. Sci.：用于3D打印的高性能、可循環生物基光敏聚合物 2026-03-28
- 杭師大劉增賀/陳建聞/朱雨田團隊 Nat. Commun.：原子經濟增值回收商用熱固性聚氨酯泡沫至光固化3D打印樹脂 2026-03-20
- 中國海洋大學徐曉峰教授團隊 AFM：吸濕復合材料同軸3D打印 2026-02-26
- 暨南大學劉明賢教授團隊 Nano Energy : 導電聚合物改性的甲殼素納米晶用于摩擦納米發電機 2025-01-17
- 暨大劉明賢教授團隊 CEJ：基于甲殼素納米晶/MXene復合膜的單電極摩擦納米發電機 2024-02-27
- 暨大劉明賢教授團隊 Carbohyd. Polym.：甲殼素納米晶體穩定液態金屬制備水凝膠柔性傳感器 2024-01-02
- 天工大林佳弘/李婷婷課題組《Carbohyd. Polym.》：兩步法構建分級孔隙結構的殼聚糖-羥基磷灰石復合支架用于骨組織工程 2022-09-30
