鋰金屬負極以其極高的理論容量（3860 mAh/g）和最低的電極電勢（-3.04 V vs SHE.），有望成為下一代儲能電池的負極材料。鋰金屬電池的循環性能、壽命、容量與鋰金屬負極表面的固態電解質界面膜（SEI）的均一性和致密性有很大關系。目前用于表征或檢測鋰負極表面SEI膜的方法大致可分為物理表征方法（例如拉曼光譜、核磁共振、紅外光譜）、電化學方法（例如伏安法、阻抗譜、電壓/容量曲線分析）和顯微鏡技術（例如透射電鏡、原子力顯微鏡、冷凍電鏡）三大類。但上述方法有賴于間接的信號收集和分析，缺乏直接觀察和可視化結果；又或是受制于高昂的儀器設備門檻和復雜的制樣過程。
圖1 通過熒光示蹤劑使SEI可視化的設計理念。
圖2 熒光示蹤劑在參與充放電循環前后的各項性質表征。
研究人員在電解液中添加了上述四種示蹤劑（1.0 wt%），并在對稱的Li|Li電池中驗證其發生了聚合反應并參與SEI成膜。可以發現，含有TPE或ViTPE添加劑的極片表面出現大量白色固體，疑似有機物沉積層，在其間隙下方出現金屬樣光澤，兩者并不均相，說明添加劑分子并未參與SEI成膜過程，而是直接沉積在極片表面形成異相涂層；而含有AmTPE或AcTPE添加劑的極片表面保持原有金屬樣光澤和形貌，在紫外燈下也出現了較明顯的熒光信號和分布區域差異，且在發光區域內部出現了新的紋路和不均勻斑點，提供了與SEI相關的全新信息。此外，研究人員還從NMR、IR、XPS、XRD、MALDI-TOF、EDS等多種角度系統討論示蹤添加劑參與形成的SEI與常規電解液體系的差異，以此論證新體系下的SEI含有示蹤添加劑的聚合物成分，因此被賦予了全新的熒光示蹤功能。
圖3 熒光示蹤劑用于考察不同循環圈數對SEI膜的影響。

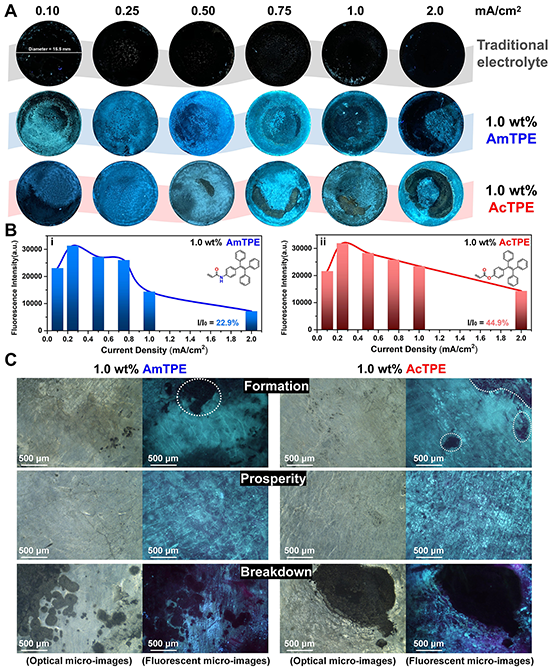

圖4 熒光示蹤劑用于考察不同電流密度對SEI膜的影響。
得益于全新的熒光示蹤劑，研究人員可以在紫外燈下直接觀察和采集SEI圖像。圖5A顯示了在SEI成膜過程中以特定順序出現的兩種形態。“Vine”反映了在SEI的生長初期階段，從極片中心向邊緣處蔓延的熒光信號，體現了SEI在生長初期階段的生長趨勢，即首先在極片中心生長積累，并逐步向邊緣處延伸。而在生長過程中，SEI會優先沿極片表面的劃痕、裂隙等缺陷結構生長積累，從而形成豐度更高、熒光更強的“觸須”形貌。“Scute”反映了SEI致密、均勻、完整的堆積，在視圖中沒有明顯的缺陷。雖然這兩者在光學顯微鏡下的外觀極其相似，但實際上處于完全不同的階段。圖5B顯示了SEI不均勻分布的兩種形態。“Mass”顯示某區域的熒光強度顯著高于周邊，表明此處的SEI生長旺盛，堆積程度和速度高于周邊。“Void”顯示了大片熒光區域中的獨立空洞，空洞內的熒光強度顯著降低甚至完全消失。以上兩者都顯示了SEI分布的不均勻性，但在光學顯微鏡下完全無法識別。圖5C顯示了在特定條件下產生的兩種形態。“Orientation”顯示了SEI在特定方向上排布和生長的趨勢，這通常在未拋光的鋰負極中發現，表明SEI的生長高度依賴于負極界面的初始狀態。“Heterogeneity”顯示了相鄰區域內SEI豐度的顯著差異。不均勻的額外應力施加到電池的一側，導致較少參與循環和較少的SEI在那里的積累。在光學顯微鏡下，它表現出均勻的金屬外觀，但只能通過熒光示蹤進行鑒定。該現象表明了不均勻應力會嚴重影響循環性能和負極界面狀態。
圖5 基于熒光示蹤成像技術的SEI典型形貌的總結與比較。
【相關文獻】
Wang M.#, Liang H.#, Wang C., Wang A., Song Y., Wang J., Wang B., Wei Y.*, He X., and Yang Y.*, Can we see SEI directly by naked eyes? Advanced Materials 2023: 2306683.
https://onlinelibrary.wiley.com/doi/10.1002/adma.202306683
- 唐本忠院士 Angew: 多級超分子自組裝制備熒光多嵌段微棒以及超分子自組裝的熒光可視化 2022-10-10
- 唐本忠院士團隊《ANBR》：調控固態分子運動構筑還原酶響應的AIE熒光探針 2021-03-02
- 深圳大學黃妍斐 ACS Nano：PVDF和PZT界面偶極通道誘導鋰均勻沉積 2023-07-07
- 北化隋剛教授課題組 ESM：原位共價交聯的新型有機-無機復合“Ceramer”結構電解質 2022-10-06
- 北京理工大學楊文團隊和海南大學曾潮元課題組 CEJ：仿植物細胞的復合凝膠聚合物電解質用于提高鋰金屬電池倍率性能 2022-08-18
