国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

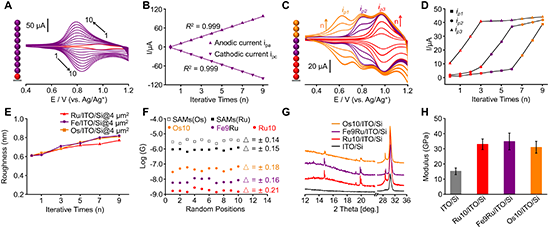

  序列結構精確合成和性質研究是高分子科學研究的前沿和熱點。迭代合成被認為是序列可控聚合物的精確合成方法，主要包括液相和固相兩種方法。液相迭代合成和純化是溶解度依賴的，取決于目標聚合物的溶解性。固相迭代合成對目標聚合物的溶解性沒有特別要求，合成效率受限于固/液界面反應速率、單體疊加反應的動力學和平行合成統計學屬性。如何區分聚合物分子內導電和分子間導電是序列可控導電研究首要問題。一般合成方法得到的納米尺度鏈式聚合物，在二維表面得到的是無定形、部分結晶或微尺寸結晶薄膜，理論上難以實現單一取向聚合物的宏觀大面積薄膜。中國科學院長春應用化學研究所李茂課題組（現吉林大學）建立了電化學迭代合成方法，是反應動力學和統計學允許的精確合成和平行合成。這種方法能夠制備單一取向的聚合物結晶單層，為序列可控聚合物的導電研究提供了必要前提。研究結果表明，序列可控聚合物結晶單層作為分子內導電研究模型，證明單體組成和序列是豐富薄膜導電功能和優化導電性能高效途徑。

圖4 聚合物長度及單體組成和序列控制的非線性導電。隨著金屬種類和數量的變化，這些單分子薄膜表現出豐富的非線性導電行為，具有可控的電流遲滯、NDR效應、開關比、(非)平衡態，以及記憶電阻特性和記憶電容特性之間的自由轉換。具體地，單層薄膜電流密度和開關比具有四個數量級調控能力。NDR效應評價參數R_PtV和R_on/off最高值分別是15.8和1000，與當前報道最高值相當。如圖4I,J所示，單體簡單的變換順序，單一NDR響應的阻變曲線轉變為多NDR響應的NDR阻變曲線。單一取向聚合物結構具有分子內優先電荷傳輸能力，限制了導電燈絲的生成和斷裂的隨機性和不穩定性，有利于制備高重現性微納分子材料和器件。

  論文鏈接： http://www.science.org/doi/10.1126/sciadv.adh0667

李茂教授簡介：

李茂：男，1979年出生，吉林大學超分子結構與材料國家重點實驗室教授，博士生導師。2002年本科與2007年博士畢業于吉林大學化學學院（導師：馬於光教授/院士）。2007年至2013年期間分別在以色列魏茲曼研究所（導師：Michael Bendikov教授）、美國康奈爾大學（導師：Héctor D. Abru?a教授/院士）和日本物質材料研究所（NIMS）（導師：Katsuhiko Ariga教授）從事博士后研究，并得到Feinberg和JSPS資助。2013至2023年，中國科學院長春應用化學研究所研究員，課題組組長，并得到了中科院BR計劃資助。李茂教授自研究生時期至今專注研究電化學聚合，致力于發展更為可控和精準的電化學聚合方法。主要成果包括：（1）利用電活性芳烴反應位點的取代基和電位依賴性及機理新認識，發展了拓撲結構可控電化學聚合，能夠拓展復雜結構聚合物合成與光電功能薄膜制備方法。（2）以自組裝單層為模板，利用氧化和還原交替反應，建立了電化學迭代合成方法。這種可修復精確合成和序列可控合成，同時實現不溶不熔聚合物合成與結晶。（3）應對器件小型化和集成化需求，提出了聚合物單分子薄膜新材料體系，其單一取向非線性導電結晶材料具有極限的物理特征，包括分子密度、模量和導電性能。2014年至2023年間獲得了國家自然科學基金委基金委3項面上項目和1次重大培育項目的資助。

課題組招聘博士后，要求有機合成，功能配合物，電化學和高分子化學相關背景。歡迎對課題組感興趣的同學報考碩士或博士研究生。

聯系信箱：Limao@jlu.edu.cn

課題組主頁：http://electropolymao.cn/
