国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  全氟凝膠由于其特殊的表面性能（超低表面能、超疏水性），開(kāi)始受到相關(guān)領(lǐng)域研究人員的關(guān)注。然而，由于全氟聚合物具有化學(xué)穩(wěn)定性和難以溶劑化的特性，目前尚無(wú)簡(jiǎn)單有效的方法可用于制備兼具優(yōu)異機(jī)械性能和特殊表面性能的超分子全氟凝膠。近日，電子科技大學(xué)崔家喜教授團(tuán)隊(duì)報(bào)道了一種利用多孔聚四氟乙烯（pPTFE）的纖維網(wǎng)絡(luò)固定各種全氟化液體來(lái)制備超分子全氟凝膠的方法。與常規(guī)超分子凝膠通過(guò)自組裝凝膠化不同的是，該項(xiàng)工作采用全氟試劑浸泡多孔聚四氟乙烯的方式得到了全氟超分子凝膠（圖一）。

圖一. 超分子凝膠的形成過(guò)程示意圖。a）普通超分子凝膠通過(guò)自組裝凝膠化過(guò)程，b）全氟超分子凝膠形成過(guò)程。

  具體而言，該方法是將多孔聚四氟乙烯（生料帶）浸泡在全氟溶劑中，聚四氟乙烯基體的非晶區(qū)域被全氟溶劑溶脹，高結(jié)晶區(qū)域未被溶劑溶脹作為凝膠的物理交聯(lián)點(diǎn)，從而得到全氟超分子凝膠。這一制備方法是受到生料帶的生產(chǎn)工藝啟發(fā)而得到的，在生料帶的壓延成型過(guò)程中會(huì)形成纖維狀網(wǎng)格結(jié)構(gòu)，這種結(jié)構(gòu)與超分子凝膠的聚合物骨架相似，只需引入全氟溶劑對(duì)聚四氟乙烯非晶部分進(jìn)行溶脹凝膠化，即可得到超分子全氟凝膠。對(duì)多孔聚四氟乙烯進(jìn)行預(yù)拉伸還可以控制全氟溶劑的溶脹比例（圖二）。

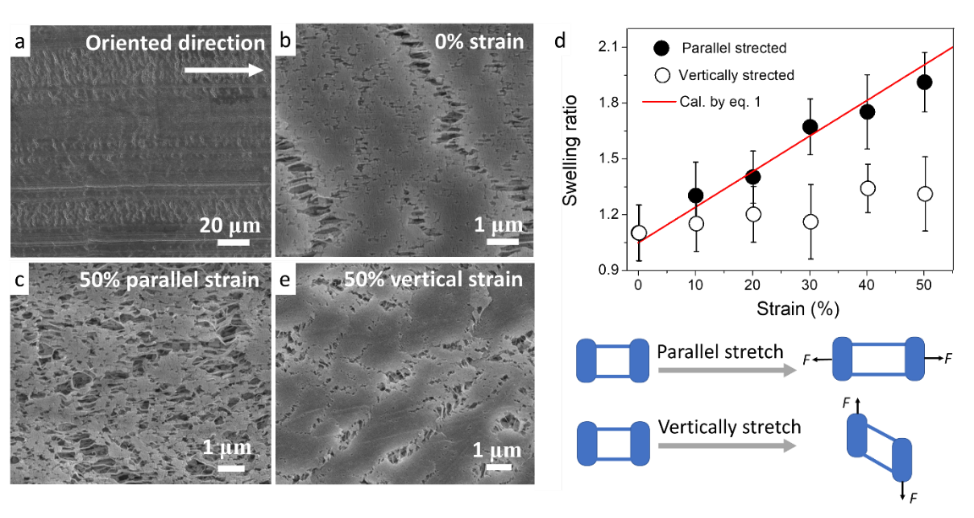

圖二. 多孔聚四氟乙烯結(jié)構(gòu)及溶脹性能

  這種方法所制得的全氟凝膠不僅具有優(yōu)異的力學(xué)性能，包括高強(qiáng)度(>4.2 MPa)和模量(>9.5 MPa)，極好的拉伸性能(6240%)和延展性(>2300%)。這些特性使得材料可以在室溫下輕易地通過(guò)徒手壓延到各種形狀的物體上，壓延后形成的薄膜仍具有良好的機(jī)械性能（圖三）。

圖三. 全氟超分子凝膠的機(jī)械性能及延展性能

  此外，壓延過(guò)程中擠壓出的全氟溶劑被多孔結(jié)構(gòu)固定在涂層表面，形成一層潤(rùn)滑液膜，從而得到含液超滑涂層（SLIPS）（圖四）。SLIPS是一類(lèi)在減阻、抗污、自清潔等領(lǐng)域具有巨大應(yīng)用潛力的仿生表界面材料。其核心是使用納米/微結(jié)構(gòu)化基材將注入的潤(rùn)滑液鎖定在適當(dāng)?shù)奈恢�，�?rùn)滑液被儲(chǔ)存在基材同時(shí)，在材料表面形成穩(wěn)定和惰性的“光滑液膜”（這一概念由哈佛大學(xué)Aizenberg教授團(tuán)隊(duì)在2011年提出）。在對(duì)涂層超滑性能的研究過(guò)程中，研究團(tuán)隊(duì)還發(fā)現(xiàn)在該涂層表面液體消耗導(dǎo)致超滑性能下降后，可以通過(guò)簡(jiǎn)單的按壓恢復(fù)其超滑性能。

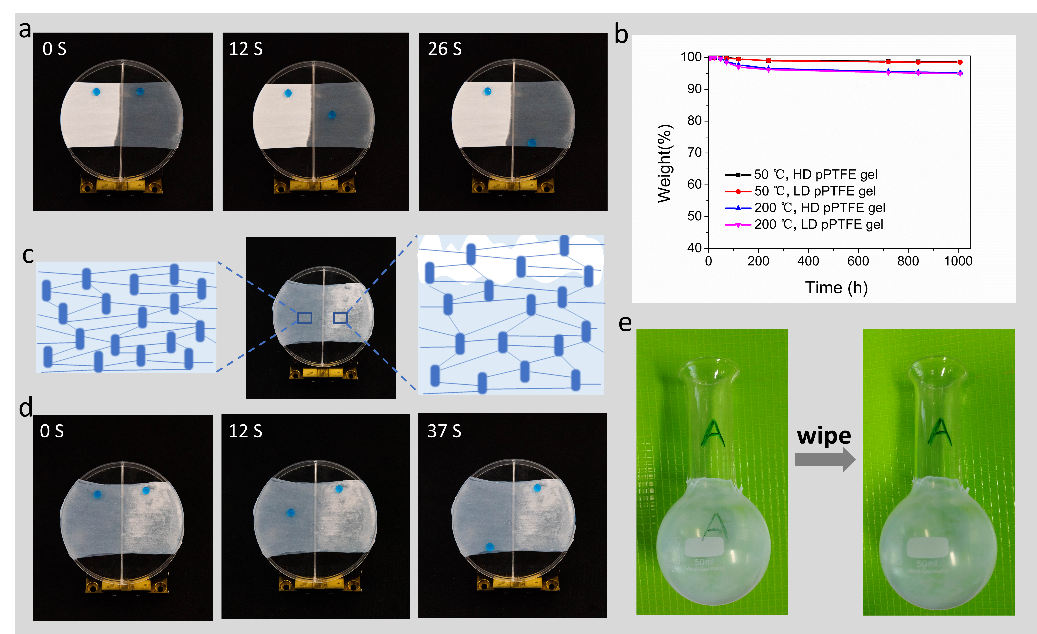

圖四. 全氟超分子凝膠壓延后得到的超滑涂層及性能

  該方法僅采用兩種日常生活中常見(jiàn)的原料（生料帶和全氟潤(rùn)滑油），通過(guò)簡(jiǎn)便的浸泡過(guò)程便可得到具有可壓延性能的全氟超分子凝膠，因而具有巨大的應(yīng)用轉(zhuǎn)化潛力。比如，在目前全球COVID-19尚未得到有效控制的狀況下，該團(tuán)隊(duì)在對(duì)涂層抗菌性能進(jìn)行表征后，提出了抗菌膠帶的潛在應(yīng)用。

圖五. 全氟含液超滑涂層的抗菌性能

  該研究成果發(fā)表于近期的Chemical Engineering Journal期刊上，相關(guān)技術(shù)也申請(qǐng)了中國(guó)發(fā)明專(zhuān)利；楊莉博士為該文第一作者，崔家喜教授為通訊作者；上�？萍即髮W(xué)的鄭宜君教授課題組在涂層抗菌性能測(cè)試上提供了幫助。該研究得到了國(guó)家自然科學(xué)基金的資助。

  原文鏈接：

  Calenderable Supramolecular Perfluorogels for facile fabrication of slippery coatings

  Li Yang, Shihua Dong, Wei Zhou, Qian Wu, Yijun Zheng, Jiaxi Cui*

  https://www.sciencedirect.com/science/article/abs/pii/S1385894720340201
