浙江大學教授在J. Mater. Chem. A發(fā)表高分子膠體粒子納濾膜文章
2013-09-22 來源：中國聚合物網(wǎng)
浙江大學安全福老師課題組在J. Mater. Chem. A發(fā)表高分子膠體粒子納濾膜文章，研究首次以高分子膠體粒子制備高性能納濾膜。從高分子納米粒子的設計出發(fā)，以甜菜堿兩性離子單體N,N-二甲基N-(2-甲基丙烯酰氧乙基)N-(3-磺丙基)銨和丙烯酸-2-羥乙基酯為功能單體，采用水相自由基聚合法，制備了新型兩性膠體納米粒子（zwitterionic colloid particles, ZCPs），并以ZCPs納米粒子為成膜材料，通過表面涂覆和化學交聯(lián)的方法成功制備了ZCPs分離膜（ZCPMs）。通過調(diào)節(jié)ZCPs的化學組成、粒徑、荷電性以及成膜條件，調(diào)控ZCPMs的結(jié)構(gòu)與性能，實現(xiàn)了其對不同分子量有機物和不同價態(tài)無機鹽的有效分離。在以牛血清白蛋白（BSA）和腐植酸（HA）為模型分子的耐污染循環(huán)測試中，ZCPMs表現(xiàn)出了穩(wěn)定的物質(zhì)截留率和水通量，具有優(yōu)異的耐污染性。這一研究結(jié)果表明ZCPMs具有可控的分離選擇性、水滲透性以及強耐污染性，可望將其廣泛用于超濾、納濾和反滲透等分離過程，為高性能分離膜的制備提供了一類新型高分子納米材料。Yan-Li Ji, Qiang Zhao, Quan-Fu An*, Ling-Ling Shao, Kueir-Rarn Lee, Zhi-Kang Xu, Cong-Jie Gao J. Mater. Chem. A, 2013, 1, 12213–12220

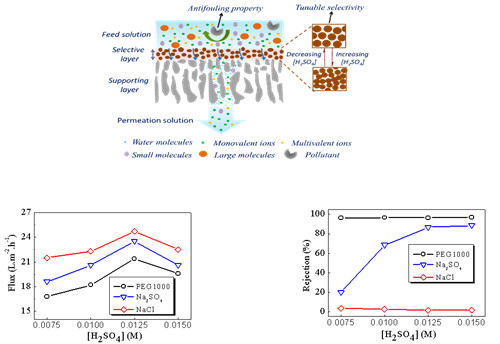

可調(diào)控膠體粒子膜的分離選擇性能
版權(quán)與免責聲明：本網(wǎng)頁的內(nèi)容由中國聚合物網(wǎng)收集互聯(lián)網(wǎng)上發(fā)布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構(gòu)成其他建議。僅提供交流平臺，不為其版權(quán)負責。如涉及侵權(quán)，請聯(lián)系我們及時修改或刪除。郵箱：info@polymer.cn。未經(jīng)本網(wǎng)同意不得全文轉(zhuǎn)載、摘編或利用其它方式使用上述作品。
（責任編輯：徐）
相關(guān)新聞
- 杭師大黃又舉教授團隊 Angew：超分子主客體助力膠體粒子超晶格膜實現(xiàn)酶觸發(fā)式SERS傳感機制 2025-12-24
- 香港科技大學韓一龍教授團隊《Sci. Adv.》：膠體實驗發(fā)現(xiàn)玻璃表面可具有預熔化行為 2023-03-26
- 南卡羅來納大學王輝教授課題組《ACS AMI》:聚多巴胺膠體粒子 - 具有光熱性能的貴金屬納米催化劑載體 2022-04-14
- 山東大學王志寧教授、中國海洋大學李一鳴教授團隊 AFM：基于單體構(gòu)型和官能度解析聚酰胺OSN膜的結(jié)構(gòu)-性能關(guān)系 2026-03-11
- 東華大學武培怡/吳慧青團隊 Nat. Commun.：低共熔溶劑/烷烴界面聚合助力制備高性能聚酰胺有機溶劑納濾膜 2025-09-26
- 哈工大邵路教授團隊 Nat. Water: 首次實現(xiàn)全生命周期綠色限域納濾膜 （長年招收博士生） 2025-09-18
- 浙江大學顧臻教授團隊 Nature：藥械組合的智能化、小巧化 2026-03-26
