磁致伸縮材料Fe81Ga19合金具有飽和場低（~100 Oe），延展性好，伸縮量適中（~350 ppm）等優點，在傳感器，驅動器領域具有廣泛的應用前景。在微機電系統以及多功能復合材料中，獲得應力敏感的磁致伸縮薄膜至關重要。在以往的相關研究中，生長在剛性襯底上磁致伸縮薄膜，由于襯底的束縛，薄膜在應力傳感以及磁電耦合等方面的靈敏度急劇降低。近年來，基于柔性襯底的磁性薄膜和自旋電子學器件引起了人們的廣泛興趣，柔性襯底楊氏模量小，易形變，基于柔性襯底的磁致伸縮薄膜對外加應力或磁場將變得更加敏感。
目前，中科院磁性材料與器件重點實驗室李潤偉研究團隊，在柔性襯底PET（聚對苯二甲酸乙二醇酯）上制備出性能優異的Fe81Ga19多晶薄膜，磁性測試結果表明，該體系中存在非常明顯的磁單軸各向異性（1.81×105 erg/cm3），進一步，我們通過彎曲應變，分別在易軸和難軸施加不同程度的應力，對Fe81Ga19薄膜的磁各向異性進行了調控。研究結果表明，在應力作用下，Fe81Ga19薄膜的易軸可以調控成難軸，反之亦然？紤]多晶薄膜中的易磁化軸的角分布并對Stoner-Wohlfarth模型進行改進，我們從理論上對應力可調的單軸磁各向異性實驗結果進行了定性的解釋。
該研究結果對于柔性磁電子學器件的研發具有重要的指導意義，論文發表在Appl. Phys. Lett. 100, 122407 (2012)（詳細內容參見：http://dx.doi.org/10.1063/1.3696887），該研究工作獲得973子課題、國家自然科學基金（11174302）、國家重點基礎研究項目（2012CB933004）寧波科技創新團隊（2011B82004,2009B21005）等項目支持。

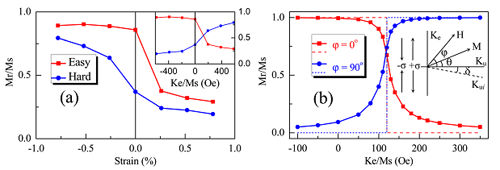

圖（a）. 磁場沿易軸或難軸方向且平行膜面，通過施加橫向彎曲應變，矩形比隨應變程度變化的關系圖。
圖 （b）. 由改進的Stoner-Wohlfarth模型計算出的矩形比隨Ke/Ms的變化關系曲線。
