国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  當前，全球工業化和城市化進程加速推進，由工業固廢、冶金廢渣、礦山廢水、農藥化肥殘留及含毒涂料等源頭釋放的重金屬污染物，引發了嚴重的生態環境危機并對人體健康構成持續威脅。吸附法因其顯著的經濟性、操作便捷性及工藝可設計性優勢，已成為環境修復領域的研究焦點。然而現有技術體系存在明顯瓶頸：傳統生物質吸附劑普遍存在化學穩定性不足、孔隙結構單一及活性位點稀缺等缺陷；而新型金屬有機框架材料（MOFs）則面臨顆粒團聚嚴重、分散性能受限以及再生分離困難等應用障礙。因此，揭示兩類材料的協同增效機制，突破界面相容性與結構穩定性關鍵技術，開發兼具高效吸附性能、孔隙可調控特性及循環利用優勢的復合型環境功能材料，已成為該領域亟待攻克的核心科學問題。

  近期，西南林業大學杜官本院士/徐開蒙教授團隊聯合美國田納西大學王思群教授團隊以微晶纖維素(MCC)、殼聚糖(CS)和鋅基金屬有機框架材料（ZIF-8）為主要原料，采用簡易的靜電紡絲和原位生長兩種方式將ZIF-8引入制備了不同生物基復合納米纖維，通過調控ZIF-8的原料合成配比及含量獲得了兩種結構穩定、性能優異的納米纖維（MCC/CS/ZIF-8和I-MCC/CS/ZIF-8），實現了對水體中銅離子的高效物理化學協同吸附（圖1）。

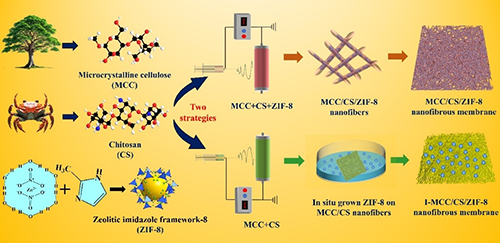

圖1 生物質多糖/ZIF-8復合納米纖維的制備示意圖

  ZIF-8納米顆粒和MCC/CS/ZIF-8復合納米纖維的微觀結構和尺寸分布如下圖2所示。從圖中可以觀察到，所合成的ZIF-8納米顆粒呈現出平均粒徑為254.16 nm的十二面體形狀，通過兩種不同方式引入ZIF-8納米粒子的MCC/CS納米纖維的微觀形貌和纖維尺寸寬度不同。兩種方法制備的復合MCC/CS/ZIF-8納米纖維均為后續吸附提供了更多的潛在活性位點。通過XRD和FTIR對比分析表明，采用不同的方法引入ZIF-8后，復合納米纖維出現了微孔和介孔結構，其中I-MCC/CS/ZIF-8納米纖維的比表面積最大，是相同條件下MCC/CS納米纖維的16.51倍，MCC/CS/ZIF-8納米纖維的比表面積約為MCC/CS組的5.63倍。ZIF-8的加入顯著提高了MCC/CS的比表面積，為Cu²⁺的吸附提供了更多的活性位點；同時復合后納米纖維保持較好的親水性（圖2）。

圖2 生物質多糖/ZIF-8復合納米纖維的微觀形貌及物理化學性表征

  對復合納米纖維的吸附性能及其影響因素研究發現，MCC/CS/ZIF-8復合納米纖維在180 min左右逐漸達到吸附平衡，其中ZIF-8添加量為5wt%時，復合納米纖維的吸附量最佳，見圖3。原位Zn(NO₃)₂· 6H₂O和2-MIM的配比為1:2的吸附量最高，這是由于過量或不足的ZIF-8會導致納米膜缺乏活性位點和引起ZIF-8納米顆粒的團聚。低pH水平下，由于Cu²⁺和H⁺共存，會導致競爭性吸附，從而限制復合納米膜對的吸附Cu²⁺。通過對其等溫吸附模型、熱力學吸附模型以及吉布斯自由能的擬合，得出該吸附過程是一個自發形成的化學吸附為主，物理吸附為輔的單分子層吸附，最大理論吸附量為204.08 mg g^-1。

  為了評估復合納米纖維吸附Cu²⁺的可回收性和循環穩定性，在室溫下對I-MCC/CS/ZIF-8和MCC/CS/ZIF-8進行了吸附-解吸實驗。經過6次循環后，兩者的吸附量平均保留率為81.4%，此外，對不同重金屬離子進行了吸附對比評價發現，兩種方式制備的MCC/CS/ZIF-8復合納米纖維對Cu²⁺的吸附性能優于鈣（Ca²⁺）、鎘（Cd²⁺）、鉻（Cr⁶⁺）、鐵（Fe³⁺）和鉛（Pb²⁺）等其他金屬離子（圖3）。

圖3 復合納米纖維對Cu²⁺吸附性、相關模型擬合及循壞性與吸附能力對比

  通過對吸附后納米纖維的微觀形貌和元素進行分析，可以明顯觀察到，ZIF-8的引入促進了銅離子在復合納米纖維上的吸附，并在納米纖維表面形成并覆蓋了許多花狀的片層狀物質。MCC、CS和ZIF-8靜電紡絲共混制備的納米纖維表面出現了少量花狀片層狀物質，原位生長的納米纖維則有大量片層狀物質均勻地包裹在納米纖維周圍，對該片層狀物質進行元素掃描推測可能形成了CuO-ZnO異質結。同時，吸附后Zn和N的含量降低，O的含量增加，這可能是由于ZIF-8晶體部分水解成由鋅離子、咪唑酸離子和羥基組成的中間體。其中一些通過重新質子化的2-甲基-酰咪唑配體與鋅配位的羥基之間的氫鍵堆疊而重新凝聚形成新的固體物質。此外，吸附過程中部分Zn-N鍵與Cu離子交換，形成Zn-O鍵、Cu-O鍵和CuO-ZnO異質結（圖4）。

圖4 吸附后生物質/ZIF-8復合納米纖維的微觀形態和元素分布

  對MCC/CS/ZIF-8和I-MCC/CS/ZIF-8吸附Cu²⁺后的納米纖維膜進行XRD表征分析，見圖5，觀察到CuO晶體（110）、（111）、（202）、（020）、（311）、晶面和ZnO六方纖鋅礦晶體（100）、（002）、（101）、（102）、（110）、（103）、（200）、（112）、（201）、（004）、（202）等晶面所對應的特征衍射峰。與MCC/CS/ZIF-8-相比，I-MCC/CS/ZIF-8在水溶液中與Cu²⁺反應更快，特征衍射峰強度更高。I-MCC/CS/ZIF-8吸附后的透射電鏡圖像顯示，納米纖維被片狀晶體很好地結合和包裹。選擇區域電子衍射（SAED）圖呈現出尖銳的環形圖案，亮點沿同心圓排列。結合MCC/CS/ZIF-8吸附后的高分辨率TEM圖像和Gatan軟件聯合FFT和IFFT得到的點狀條紋。晶格間距分別為：CuO（111）= 0.230 nm，CuO（110）= 0.270 nm，ZnO（002）= 0.261 nm，ZnO（101）= 0.248 nm。這些值與XRD分析中的2θ值一致。進一步證實了具有相似面間距和晶相的CuO-ZnO異質結的形成。

圖5吸附Cu²⁺后生物質/ZIF-8復合納米纖維的晶體結構變化

  對吸附前后復合納米纖維化學官能團的變化，觀察到吸附后在935.2eV和954.9eV處出現的Cu 2p峰以及530.0eV和531.7eV的高分辨率O1s峰對應的晶格氧（O_L）和氧空位（O_V），證實了片狀物質中Zn-O和Cu-O鍵的存在。結合文中的其余表征分析，研究著描述了復合納米纖維對銅離子的潛在吸附機理。首先，通過物理吸附將銅離子嵌入三維網狀納米纖維膜中。然后，CS和MCC分子鏈通過螯合和氫鍵進一步與銅離子相互作用。部分MCC、CS和ZIF-8的去質子化產生帶電基團，與銅離子發生化學配位和螯合反應形成CuO?。此外，ZIF-8的中心原子（Zn²⁺）可能與水溶液中的銅離子發生交換反應，形成Cu-N鍵。然而，ZIF-8的部分羥基水解產生的鋅離子和咪唑酸離子在質子和氮原子的配合下很容易與羥基配位。這些物質可能在蒸發和脫水過程中重新凝聚形成新的固體物質。在ZIF-8水解過程中，可能發生了咪唑連接體的再還原，生成了N-H鍵，促進了Zn-O鍵、Cu-O鍵的形成，最終形成了CuO-ZnO異質結（圖6）。

圖6 不同復合納米纖維膜吸附前后的化學基團變化及其吸附機理

  上述研究成果以“Facile fabrication of electrospun hybrid nanofibers integrated cellulose, chitosan with ZIF-8 for efficient remediation of copper ions”為題發表在《Carbohydrate Polymers》期刊上。

  西南林業大學材料與化學工程學院22級碩士研究生張開興為論文的第一作者，朱超杰為共同第一作者。西南林業大學生物質材料國際聯合研究中心杜官本院士、徐開蒙教授和美國田納西大學王思群教授為論文的共同通訊作者。此外，西南林業大學生物質基功能復合材料創新團隊成員解林坤教授、張蓮鵬教授、柴希娟教授、吳春華教授及河南農業大學彭萬喜教授等為論文的其他作者。該研究得到國家自然科學基金、云南省農業聯合研究重點項目、云南省應用基礎研究面上項目、云南省“興滇英才”支持計劃青年人才項目、云南省教育廳研究生科學研究基金項目和木材科學與技術“111”引智基地等的資助。

  原文鏈接：https://doi.org/10.1016/j.carbpol.2025.123574
