希臘FORTH研究所E. Filippidi、李本科 Macromolecules：流變學(xué)研究金屬離子配位雙網(wǎng)絡(luò)彈性體
2024-09-20 來源：高分子科技
關(guān)鍵詞：希臘FORTH研究所E. Filippidi教授、李本科博士Macromolecules：利用流變 溫度 分子量 金屬配位雙網(wǎng)絡(luò)彈性體 動(dòng)力學(xué)
開發(fā)皆俱高拉伸、高強(qiáng)度、自愈的彈性體是一個(gè)重大挑戰(zhàn)。為實(shí)現(xiàn)該目標(biāo)，E. Filippidi 教授通過協(xié)同金屬配位與共價(jià)鍵制備了混合雙網(wǎng)絡(luò)，利用環(huán)氧共價(jià)鍵網(wǎng)絡(luò)實(shí)現(xiàn)網(wǎng)絡(luò)連通性，利用鐵離子配位鍵增強(qiáng)網(wǎng)絡(luò)的強(qiáng)度和拉伸性能（Science 2017, 358 , 502-505.）。然而該混合雙網(wǎng)絡(luò)的動(dòng)力學(xué)、以及溫度和分子量的影響仍需深入研究。
為了解決上述問題，希臘FORTH研究所E. Filippidi教授和李本科博士利用剪切和拉伸流變學(xué)對(duì)上述問題進(jìn)行了深入研究，該研究成果將有助于高性能聚合物雙網(wǎng)絡(luò)材料的設(shè)計(jì)與發(fā)展，并于近日發(fā)表于Macromolecules上。
在該設(shè)計(jì)中，端基環(huán)氧化的聚乙二醇PEO-DE（聚乙二醇-二環(huán)氧甘油醚）與四功能胺交聯(lián)劑DAB（1,4-丁二胺）和雙酚官能團(tuán)被保護(hù)起來的兒茶酚環(huán)氧化物CAT共混反應(yīng)，然后在鹽酸溶液處理下（pH=2.5）釋放出兒茶酚環(huán)氧化物CAT的活性官能團(tuán)，并在pH=7.5下加入三價(jià)鐵離子形成的雙鐵-兒茶酚絡(luò)合物。其反應(yīng)過程如圖1和圖2所示。在加入鐵離子的過程中，樣品發(fā)生明顯收縮行為，如圖3所示。
對(duì)比單網(wǎng)絡(luò)體系（SN，Single Network）和雙網(wǎng)絡(luò)體系（DN，Double Network），雙網(wǎng)絡(luò)的彈性模量升高一個(gè)數(shù)量級(jí)，且對(duì)溫度敏感，如圖4所示。與此同時(shí)，雙網(wǎng)絡(luò)的斷裂伸長率也提升了一個(gè)數(shù)量級(jí)，如圖5和表1所示。且雙網(wǎng)絡(luò)出現(xiàn)明顯的應(yīng)變硬化現(xiàn)象，這可能與鐵離子配位鍵的斷裂和重新形成的動(dòng)力學(xué)有關(guān)系。

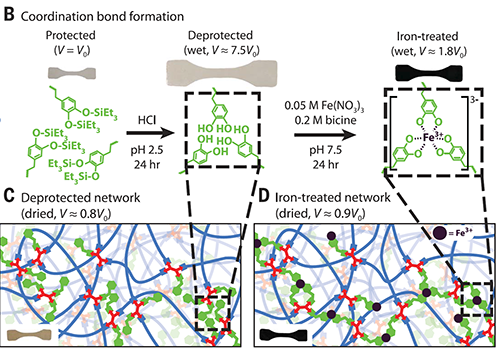

圖1（A）交聯(lián)反應(yīng)示意圖，交聯(lián)反應(yīng)各組分：反應(yīng)前體PEG-DE（聚乙二醇-二環(huán)氧甘油醚），分子量分別為500 g/mol（8.5各單體、3.6個(gè)Kuhn鏈段）和1000 g/mol（20個(gè)單體、7.3個(gè)Kuhn鏈段）；雙酚官能團(tuán)被保護(hù)起來的兒茶酚環(huán)氧化物CAT；四功能胺交聯(lián)劑DAB（1,4-丁二胺）。（B）在pH=2.5下釋放出兒茶酚環(huán)氧化物CAT的活性官能團(tuán)，其形成的網(wǎng)絡(luò)結(jié)構(gòu)示意圖如圖C所示。在pH=7.5下加入三價(jià)鐵離子形成的雙鐵-兒茶酚絡(luò)合物，其所形成的網(wǎng)絡(luò)結(jié)構(gòu)示意圖如圖D所示。當(dāng)pH>9.1時(shí)，該系統(tǒng)同時(shí)存在雙配位和三配位。
圖2（A）單交聯(lián)網(wǎng)絡(luò)（SN）的示意圖，無兒茶酚環(huán)氧化物CAT。（B）交聯(lián)劑部分被兒茶酚環(huán)氧化物CAT取代后的分子結(jié)構(gòu)示意圖。（C）雙網(wǎng)絡(luò)（DN）的示意圖，鐵離子配位鍵形成交聯(lián)網(wǎng)絡(luò)。
圖3（A）將去除保護(hù)的CAT-1000樣品添加到鐵離子溶液中。（B）十分鐘后,鐵離子擴(kuò)散進(jìn)入樣品，樣品明顯縮小。（C）經(jīng)過44小時(shí)，樣本從19.25毫米下降到11毫米。
圖4（A）不同溫度下單網(wǎng)絡(luò)SN（Single Network，無CAT組分）的儲(chǔ)能模量G''和損耗模量G''''，實(shí)心符號(hào)為30 ℃，空心符號(hào)為65 ℃。（B）雙網(wǎng)絡(luò)DN（Double Network，經(jīng)過鐵離子配位處理后）的儲(chǔ)能模量G''和損耗模量G"。實(shí)心符號(hào)為升溫過程，空心符號(hào)為降溫過程。
圖5 不同溫度下的拉伸流變測試，實(shí)心符號(hào)為30 ℃，空心符號(hào)為65 ℃。（A）工程應(yīng)力σengin與拉伸比λ的關(guān)系。（B）真實(shí)應(yīng)力σtrue與Hencky應(yīng)變?chǔ)臜的關(guān)系。
該工作以“Mechanical properties of epoxy networks with metal coordination bonds: insights from temperature and molar mass variation”為題發(fā)表在《Macromolecules》上（9th September, 2024）。論文的第一作者是希臘FORTH研究所李本科博士，通訊作者為希臘克里特大學(xué)和FORTH研究所Emmanouela Filippidi教授。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.4c01143
為了解決上述問題，希臘FORTH研究所E. Filippidi教授和李本科博士利用剪切和拉伸流變學(xué)對(duì)上述問題進(jìn)行了深入研究，該研究成果將有助于高性能聚合物雙網(wǎng)絡(luò)材料的設(shè)計(jì)與發(fā)展，并于近日發(fā)表于Macromolecules上。
在該設(shè)計(jì)中，端基環(huán)氧化的聚乙二醇PEO-DE（聚乙二醇-二環(huán)氧甘油醚）與四功能胺交聯(lián)劑DAB（1,4-丁二胺）和雙酚官能團(tuán)被保護(hù)起來的兒茶酚環(huán)氧化物CAT共混反應(yīng)，然后在鹽酸溶液處理下（pH=2.5）釋放出兒茶酚環(huán)氧化物CAT的活性官能團(tuán)，并在pH=7.5下加入三價(jià)鐵離子形成的雙鐵-兒茶酚絡(luò)合物。其反應(yīng)過程如圖1和圖2所示。在加入鐵離子的過程中，樣品發(fā)生明顯收縮行為，如圖3所示。
對(duì)比單網(wǎng)絡(luò)體系（SN，Single Network）和雙網(wǎng)絡(luò)體系（DN，Double Network），雙網(wǎng)絡(luò)的彈性模量升高一個(gè)數(shù)量級(jí)，且對(duì)溫度敏感，如圖4所示。與此同時(shí)，雙網(wǎng)絡(luò)的斷裂伸長率也提升了一個(gè)數(shù)量級(jí)，如圖5和表1所示。且雙網(wǎng)絡(luò)出現(xiàn)明顯的應(yīng)變硬化現(xiàn)象，這可能與鐵離子配位鍵的斷裂和重新形成的動(dòng)力學(xué)有關(guān)系。
表1 30 ℃下網(wǎng)絡(luò)的力學(xué)性質(zhì)。
該工作以“Mechanical properties of epoxy networks with metal coordination bonds: insights from temperature and molar mass variation”為題發(fā)表在《Macromolecules》上（9th September, 2024）。論文的第一作者是希臘FORTH研究所李本科博士，通訊作者為希臘克里特大學(xué)和FORTH研究所Emmanouela Filippidi教授。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.4c01143
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 南林喻照川/劉超 AFM：纖維素基Janus智能織物實(shí)現(xiàn)雙模溫度感知與多功能協(xié)同 2026-04-01
- 香港中文大學(xué)（深圳）朱賀 AFM：耐極端溫度、濕度和溶劑侵蝕的高機(jī)械性能聚氨酯脲彈性體 2026-02-25
- 天大汪懷遠(yuǎn)教授團(tuán)隊(duì) Adv. Mater.：具有高Tg和高強(qiáng)韌的功能樹脂材料 - 通過酸堿離子對(duì)策略解鎖材料多功能集成 2026-01-14
- 蘇州大學(xué)王召教授團(tuán)隊(duì) Angew：機(jī)械化學(xué)協(xié)同氫鍵催化開環(huán)聚合制備高分子量聚己內(nèi)酯 2026-03-06
- 長春應(yīng)化所陳學(xué)思/龐烜團(tuán)隊(duì) Angew：基于電子效應(yīng)調(diào)控的雙功能鐵催化劑催化環(huán)氧化物與環(huán)狀酸酐可控共聚-合成高分子量聚酯材料 2026-03-05
- 長春應(yīng)化所陳學(xué)思/龐烜/胡晨陽 Nat. Commun.：基于副反應(yīng)抑制策略催化酸敏感型環(huán)氧化物與環(huán)狀酸酐可控共聚-合成高分子量、可化學(xué)回收聚酯 2026-02-16
- 華南理工劉偉峰 AIChE J.：一步法構(gòu)筑長支鏈聚烯烴彈性體及動(dòng)力學(xué)機(jī)理 2026-03-26
