安徽大學(xué)張朝峰教授團隊 AFM：用于寬溫域鋅-碘電池的離子選擇透過性水凝膠電解質(zhì)
2024-03-15 來源：高分子科技
水系鋅-碘電池（Zn-I2）具有較高的放電平臺（1.38 V 相對于Zn/Zn2+）和較高的理論容量（211 mA h g-1 基于I0/I-），自然界中豐富的鋅和碘儲量也使其成為大規(guī)模儲能的強有力競爭者。但其循環(huán)壽命受到嚴重的枝晶生長和鋅負極上同時發(fā)生的寄生副反應(yīng)、以及多碘化物的穿梭效應(yīng)的限制。此外，高溫下加劇的界面寄生反應(yīng)和低溫下延緩的離子傳輸動力學(xué)進一步制約著水系Zn-I2電池的實用性發(fā)展。
圖1. 雙網(wǎng)絡(luò)BBAS水凝膠的設(shè)計及物化性質(zhì)
圖2. Zn負極的可逆性和穩(wěn)定性的研究。
圖3. Zn/I2全電池性能。
圖4. 抑制穿梭效應(yīng)機理。

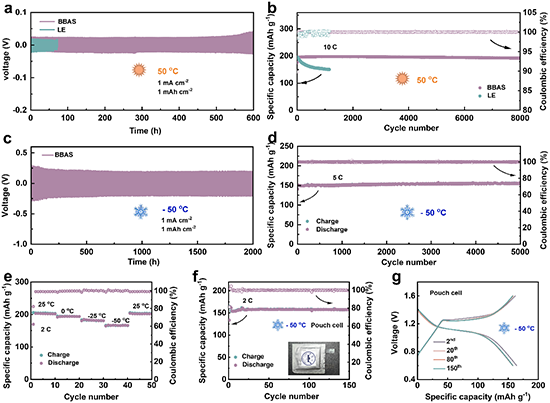

圖5. 寬溫域下Zn-Zn對稱電池和Zn-I2全電池循環(huán)。
原文鏈接 https://doi.org/10.1002/adfm.202400517
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 青島能源所張海波研究員團隊 Nat. Commun.：細菌纖維素作為可降解生物塑料助力可持續(xù)發(fā)展 2026-03-30
- 陜西科技大學(xué)楊洋、哥廷根大學(xué)張凱 ACS Nano：“強弱協(xié)同作用”構(gòu)筑高性能水凝膠電解質(zhì) 2025-04-17
- 曼大李加深團隊 CEJ：用于揮發(fā)性有機化合物檢測的石墨烯/金屬氧化物/細菌纖維素/聚乙二醇復(fù)合氣凝膠 2024-10-28
- 密歇根州立大學(xué)劉心悅課題組《Newton》：高分子鏈的斷裂模態(tài) （誠招博士生） 2025-07-27
- 南科大陳忠仁教授團隊《Acc. Mater. Res.》: 解纏高分子鏈 - 從尺寸和拓撲到加工與回收 2025-04-03
- 寧波大學(xué)徐玉賜教授課題組 Macromolecules: 高分子雙鏈融合的歷史過程 2025-03-22
- 貴州大學(xué)謝海波教授/張麗華副教授 CEJ：多功能殼聚糖基聚離子液體雙網(wǎng)絡(luò)水凝膠電解質(zhì)用于超級電容器和應(yīng)變傳感器 2024-08-30
