国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近年來，新興的水系鋅離子電池因其低成本、高安全性和生態友好性而受到人們的廣泛關注，被認為是一種具有廣闊應用前景的大規模儲能體系。金屬鋅具有較高的質量容量和體積容量（820 mAh g^?1，5855 mAh cm^?3），較低的氧化還原電位（與標準氫電極相比為?0.76 V），在空氣和水介質中穩定性好，因此被廣泛直接用作電池的負極。然而，鋅金屬負極在水系電解液中總是存在枝晶生長、析氫反應和腐蝕副產物等副反應，嚴重阻礙了其商業化應用。

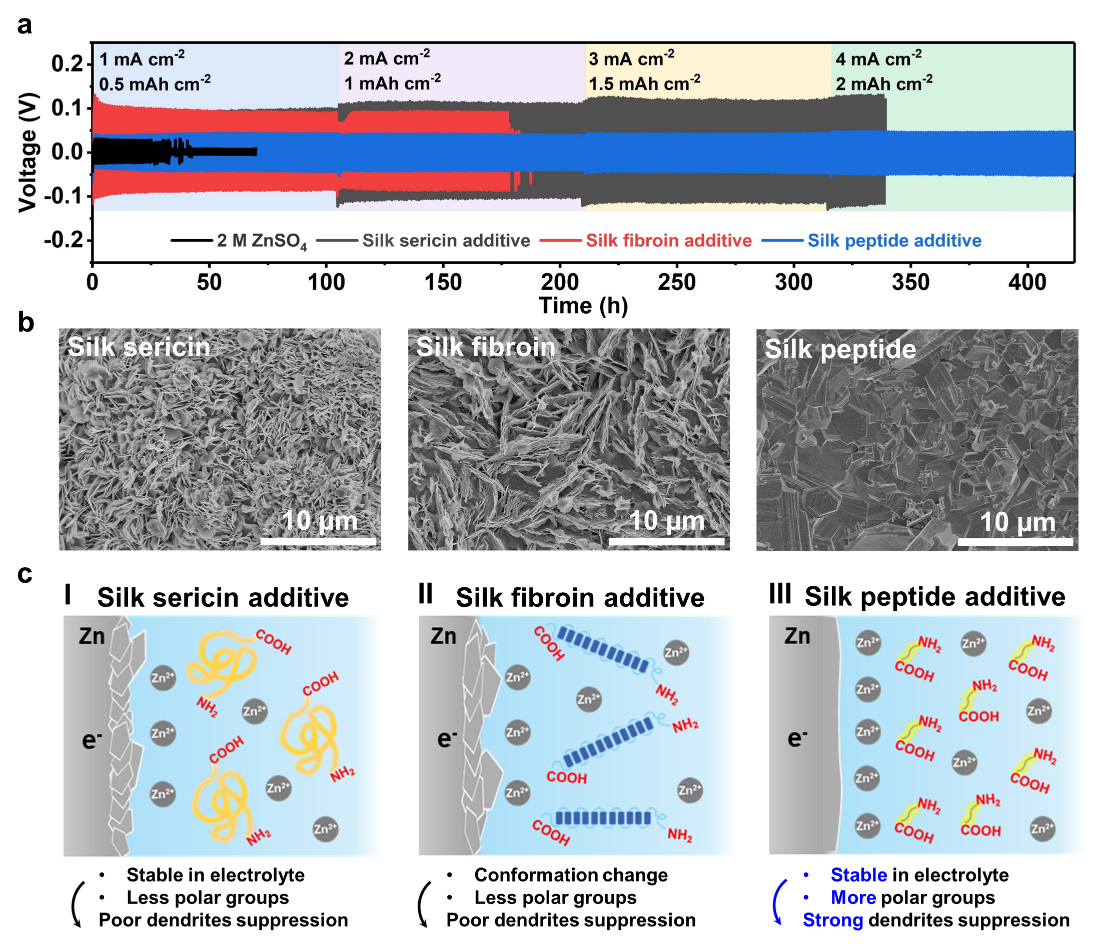

  鑒于此，東華大學王宏志教授團隊提出了一種絲素蛋白的水解策略，以促進其結構重組和出現更多的氨基/羧基極性基團（?NH₂，?COOH）。結果表明，作為絲素蛋白的水解物，絲肽是一種高效、低成本、環保的電解液添加劑，可以顯著延長水系鋅離子電池的循環壽命。與絲膠蛋白和絲素蛋白相比，絲肽分子在硫酸鋅電解液中具有較高的可溶性，肽鏈上含有更多的極性基團，這對于緩解鋅負極的副反應具有兩個關鍵作用：1)通過減少配位的活性H₂O和SO₄^2?，絲肽調控Zn²⁺的溶劑化結構，光譜測試和分子動力學模擬驗證了這一點；2)根據密度泛函理論計算和實驗結果，絲肽分子傾向于錨定在Zn負極表面，以隔離接觸H₂O和SO₄^2?，同時起到界面靜電屏蔽的作用。因此，僅少量的絲肽添加劑（5 mg mL^?1，≈0.49 USD L^?1）對鋅陽極的循環壽命（3000 h）和庫侖效率（99.7%）產生顯著影響，并在全電池中實現了長期循環穩定性（1000次循環后保持率為76%）。

圖3. a)Zn²⁺與絲肽鏈上的–COOH (ΔE₁)、–NH₂ (ΔE₂)和–CO–NH– (ΔE₃)基團之間結合能的DFT計算；b)有/無絲肽添加劑的硫酸鋅電解液的核磁氫譜；c,d,e)含有絲肽的硫酸鋅電解液中，Zn²⁺溶劑化結構的MD模擬快照和徑向分布函數；f)有/無絲肽的硫酸鋅電解液的拉曼光譜；g)有/無絲肽的電解液中Zn²⁺溶劑化結構示意圖

圖5. a)含不同絲肽濃度的硫酸鋅電解液中，Cu-Zn電池庫侖效率測試；b)有/無絲肽(5 mg mL^–1)的硫酸鋅電解液中，鋅對稱電池的循環性能測試；c)有/無絲肽的硫酸鋅和硫酸錳電解液中，全電池的長循環穩定性測試；d)本工作在性能、經濟效益等方面與已報道工作的對比

  近期，該研究成果以“Synergistic Solvation and Interface Regulations of Eco-Friendly Silk Peptide Additive Enabling Stable Aqueous Zinc-Ion Batteries”為題發表于學術期刊《Advanced Functional Materials》。論文第一作者為東華大學博士生王寶俊，共同通訊作者為李耀剛教授、李克睿研究員。該研究工作得到了國家自然科學基金、上海市科委和東華大學研究生創新基金的資助。

  論文全文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202112693
