鏈纏結(jié)是柔性長鏈高分子的固有特性。與纏結(jié)高分子相比，解纏結(jié)的高分子鏈更容易形成規(guī)整折疊的晶體，通常具有更快的結(jié)晶速度。另外，在不同的加工條件下，結(jié)晶性高分子可形成不同的晶型；由于穩(wěn)定性的差異，高分子多晶型之間可發(fā)生相轉(zhuǎn)變，相轉(zhuǎn)變動力學(xué)依賴于結(jié)晶相和非晶相中分子鏈的構(gòu)象、堆積狀態(tài)和運動性。作為物理交聯(lián)點，纏結(jié)點顯著影響分子鏈的運動能力，進而影響高分子不同晶型的形成動力學(xué)和相轉(zhuǎn)變。但是，在分子鏈尺度上，鏈纏結(jié)對高分子不同晶型形成動力學(xué)和相轉(zhuǎn)變行為的影響規(guī)律與機制目前尚不清楚。
通過冷凍干燥制備了不同纏結(jié)程度的聚丁烯-1樣品（圖1a）。流變分析表明，冷凍干燥的樣品具有較低的模量，通過改變冷凍干燥前驅(qū)體溶液的濃度，可有效地控制樣品的纏結(jié)程度（圖1b,c）。解纏結(jié)的樣品在熔融態(tài)長時間剪切作用后，可重新恢復(fù)至纏結(jié)的狀態(tài)（圖1d）。
圖1 鏈纏結(jié)結(jié)構(gòu)示意圖和流變測試結(jié)果

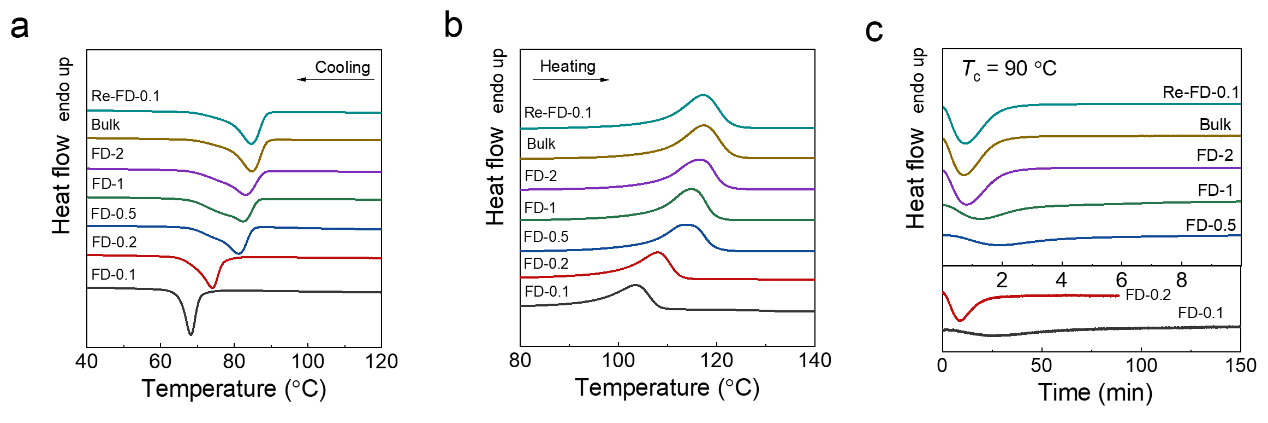

圖2 不同纏結(jié)程度樣品的結(jié)晶動力學(xué)
圖3 II-I晶相轉(zhuǎn)變的原位WAXS結(jié)果
圖4 II型晶的固體核磁T2弛豫結(jié)果(a,b)與II-I晶相轉(zhuǎn)變的示意圖(c)
上述結(jié)果表明，鏈纏結(jié)在多晶態(tài)高分子的結(jié)晶和晶相轉(zhuǎn)變中發(fā)揮著重要的作用。解纏結(jié)減緩了聚丁烯-1晶型II的結(jié)晶速率，加速了晶型II至I的固-固相轉(zhuǎn)變。研究結(jié)果將有助于在分子鏈水平上深入理解高分子多晶型形成與相轉(zhuǎn)變的機理。
論文鏈接：https://pubs.acs.org/doi/pdf/10.1021/acsmacrolett.1c00794
- 蘇州大學(xué)王召教授團隊 Angew：機械化學(xué)協(xié)同氫鍵催化開環(huán)聚合制備高分子量聚己內(nèi)酯 2026-03-06
- 長春應(yīng)化所陳學(xué)思/龐烜團隊 Angew：基于電子效應(yīng)調(diào)控的雙功能鐵催化劑催化環(huán)氧化物與環(huán)狀酸酐可控共聚-合成高分子量聚酯材料 2026-03-05
- 長春應(yīng)化所陳學(xué)思/龐烜/胡晨陽 Nat. Commun.：基于副反應(yīng)抑制策略催化酸敏感型環(huán)氧化物與環(huán)狀酸酐可控共聚-合成高分子量、可化學(xué)回收聚酯 2026-02-16
- 青科大“高等規(guī)聚丁烯-1合成關(guān)鍵技術(shù)及產(chǎn)業(yè)化”獲中國僑界貢獻（創(chuàng)新成果）獎 2016-09-05
- 南開大學(xué)王粉粉、河北工業(yè)大學(xué)瞿雄偉/陳勝利 JACS：異步聚合-結(jié)晶動力學(xué)驅(qū)動的分級自組裝 - 從V-型缺口球晶到多級防偽材料 2026-03-10
- 中國科大李良彬-陳威 Macromolecules：同步輻射原位流延技術(shù)探究聚乙烯醇(PVA)溶液成膜過程結(jié)晶動力學(xué)與干燥機理 2024-02-29
- 復(fù)旦大學(xué)彭娟團隊 Macromolecules: 共軛聚合物共混物的晶型調(diào)控 2023-09-22
