国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  近日，李振教授課題組與馬東閣教授課題組合作，開發出了一種極具吸引力的有機小分子。利用其與器件電荷傳輸層間產生的電致激基復合物，實現了有機發光二極管藍光發光效率的極大提升。相關成果以“Utilizing Electroplex Emission to Achieve External Quantum Efficiency up to 18.1% in Non-doped Blue OLED”為題發表于Research上(Research, 2020, 8649102, DOI: 10.34133/2020/8649102)。

  有機電致發光器件（OLEDs）具有效率高、功耗低、可柔性等優點，近年來隨著其器件穩定性和工藝制程的發展，已經可以使其滿足在電視屏幕，特別是小屏手機屏幕上的應用。但其進一步在大屏化、高亮度照明等方面的發展仍然面臨一些技術難題，特別是藍光器件效率相比紅光、綠光器件效率低，限制了器件整體的發光效率和使用壽命。

  科學家們通過使用含重金屬（如Os、Pt、Ir）的磷光發光材料和熱致延遲熒光（TADF）材料可以有效提高器件效率，但由于藍光材料對于能隙的要求，高效率藍光材料依然缺乏，開發具有高效率的新型藍光發光材料依舊是一大難題。李振教授團隊前期開展了大量的工作，結合唐本忠院士提出的聚集誘導發光（AIE）概念和調節分子共軛程度的策略，設計了一系列具有高效率深藍光發射的AIE發光材料。

  電荷激基復合物通常產生于有機異質結界面之間，但有機發光二極管中的電荷激基復合物在增強發光效率的同時會導致發射光譜的紅移，多應用于白光器件。近日，李振教授團隊探索了采用電荷激基復合物提高藍光有機發光二極管器件效率的可能性（圖1）。

圖1  利用電致激基復合物實現高效率藍光發射的構想圖

  該團隊開發了一類含咔唑和氰基的多取代型扭曲分子（圖2），研究表明分子具有超過500度Td熱分解溫度的穩定性，并表現出預期的藍光發射。得益于分子內電荷轉移和聚集熒光增強效應的作用，3Cz-Ph-CN和3Ph-Cz-CN分別表現出90.1%和65.9%的溶液熒光量子效率。

圖2 （a）3Cz-Ph-CN, （b）3Cz-mPh-CN, 和 （c）3Ph-Cz-CN 的分子結構和理論計算能級

  通過與華南理工大學馬東閣教授開展合作，作者進行了大量的器件表征工作。值得注意的是，由于在發光層和電荷傳輸層間電致激基復合物的作用，基于材料3Ph-Cz-CN的非摻雜有機發光二極管表現出高達18.1%的外量子效率（圖3）。

圖3  基于3Ph-Cz-CN 分子的有機發光二極管器件性能表征

  盡管本文中三個分子具有類似的分子結構和相近的能級結構，但是僅發現基于3Ph-Cz-CN的器件表現出了預期的電致激基復合物，且器件結構對于界面層間的電致激基復合物產生有很大影響。

  作者同時發現，以 3Ph-Cz-CN為主體材料，摻雜有10%含量的PO-01橙光器件（圖4）表現出低的啟亮電壓（2.8 V），最大電流效率和最大外量子效率分別高達84.6 cd A-1和27.4%。器件具有高的穩定性，在發光亮度為1000 cd m-2 時，外量子效率可維持在22%。

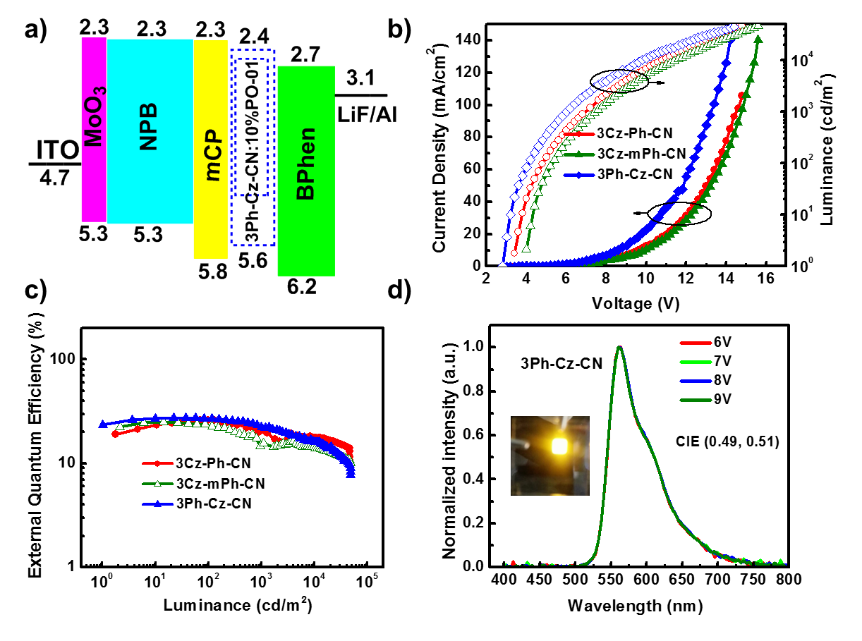

圖4 3ph-Cz-CN 作為橙光主體的有機發光二極管器件性能表征

  該工作通過在具有深藍光熒光發射的有機小分子中，引入可產生電致激基復合物的結構單元，實現了利用電致激基復合物極大提高有機藍光器件發光效率的可能性，無疑為高效率藍光器件的設計提供了新的思路。

  論文鏈接：https://spj.sciencemag.org/research/2020/8649102/
