国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  單分散表面功能聚合物微球在光電材料、光子晶體、物質分離、乳液穩定及生物檢測等領域都有廣泛的應用，單分散表面功能聚合物微球的精確制備是我國需要大力發展的卡脖子技術之一。

  目前制備單分散表面功能聚合物微球的主要方法是通過在分散聚合中加入功能單體共聚從而引入功能基團，但是由于分散聚合的成核期非常敏感，因此需要分步進行，并且大部分的功能基團會包埋在微球內部從而難以控制表面功能基團的數目及分布。此外，在傳統分散聚合體系中，由于使用了聚甲基吡咯烷酮（PVP）等均聚物作為穩定劑，功能基團會被穩定劑遮擋從而影響與蛋白質等生物物質的偶聯。為了解決這些問題，使用功能聚合物（如大分子單體、大分子鏈轉移劑、大分子引發劑等）作為穩定劑是制備表面功能聚合物微球一個理想的策略，但是目前使用這些功能聚合物作為穩定劑都難以得到粒徑均一的聚合物微球。

  基于以上研究背景，最近，廣東工業大學高分子材料與工程系譚劍波副教授與張力教授團隊發展了基于弱調控性RAFT試劑的光引發RAFT分散聚合法（圖1）。研究發現，與傳統的RAFT分散聚合制備聚合物納米材料不同（需要使用調控性好的RAFT試劑），該方法需要同時使用調控性較差的大分子RAFT試劑與小分子RAFT試劑才能有效實現粒徑均一的聚合物微球的制備，聚合動力學研究也進一步考察了調控性差異對聚合過程的影響。在此基礎上，為了控制所制備的表面功能聚合物微球的粒徑及組分，研究人員進一步發展了兩步光引發RAFT分散聚合法，通過改變二次單體的用量及種類，實現了微球粒徑及組分的精確控制（圖2）。相關研究成果發表在Macromolecules上

圖1. 基于弱調控性RAFT試劑的光引發RAFT分散聚合法

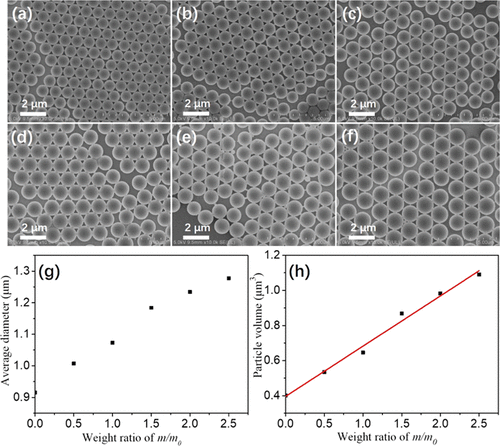

圖2. 兩步光引發RAFT分散聚合實現聚合物微球粒徑精確調控

  論文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.9b01295

  在此方法的基礎上，研究人員進一步發展了同時使用兩種大分子RAFT試劑的光引發RAFT分散聚合法，包括PAA-DDMAT與PPEGA-DDMAT(圖3)。酸堿滴定結果表明，通過改變兩種大分子RAFT試劑的用量，可以精確控制微球表面的羧基量。所得到的聚合物微球進一步用于有機/無機復合材料的制備，研究發現隨著羧基量的增加，負載在微球的 LaF₃：Eu納米粒子的量線性增加，復合微球的形貌也由原來的核殼結構變為空心結構。最后，所制備的微球也進一步用于碳酸鈣的生物礦化中，可以看到在碳酸鈣晶體表面附著了大量的聚合物微球（圖4）。相關研究成果發表在Chemical Communications (Chem. Commun. 2019, 55, 7848– 7851)。

圖3. 使用兩種RAFT試劑的光引發RAFT分散聚合實現表面功能基團精確控制

圖4. 羧基功能微球用于碳酸鈣的生物礦化

  論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2019/CC/C9CC03452H#!divAbstract

  以上研究工作均得到國家自然科學基金、廣東省自然科學基金、廣州市科創委、廣東省珠江學者（青年學者）等的資助。
