西北工業(yè)大學顧軍渭教授與華東理工大學陳彧教授課題組合作，在化學領(lǐng)域的頂級期刊《Angewandte Chemie International Edition》上聯(lián)合發(fā)表了題為“Covalent Functionalization of Black Phosphorus with Conjugated Polymer for Information Storage”的研究論文（DOI：10.1002@anie.201712675）。西北工業(yè)大學和華東理工大學為共同通訊作者單位。
作為后石墨烯時代的代表性新型二維層狀材料，少層黑磷（BP）擁有高的電荷載流子遷移率（?103 cm2V-1S-1）和可調(diào)的直接帶隙（0.3?1.5 eV），很強的面內(nèi)各向異性和寬帶非線性光學響應(yīng)性能，使其在場效應(yīng)晶體管、信息存儲、光調(diào)制器和Q型開關(guān)激光器等光電信息領(lǐng)域具有潛在的重要應(yīng)用價值。然而，BP材料具有極強的空氣不穩(wěn)定性（在大氣氛圍中易迅速降解失活），且在有機溶劑中的溶解度極差，極大地限制了其在光電器件領(lǐng)域的應(yīng)用。

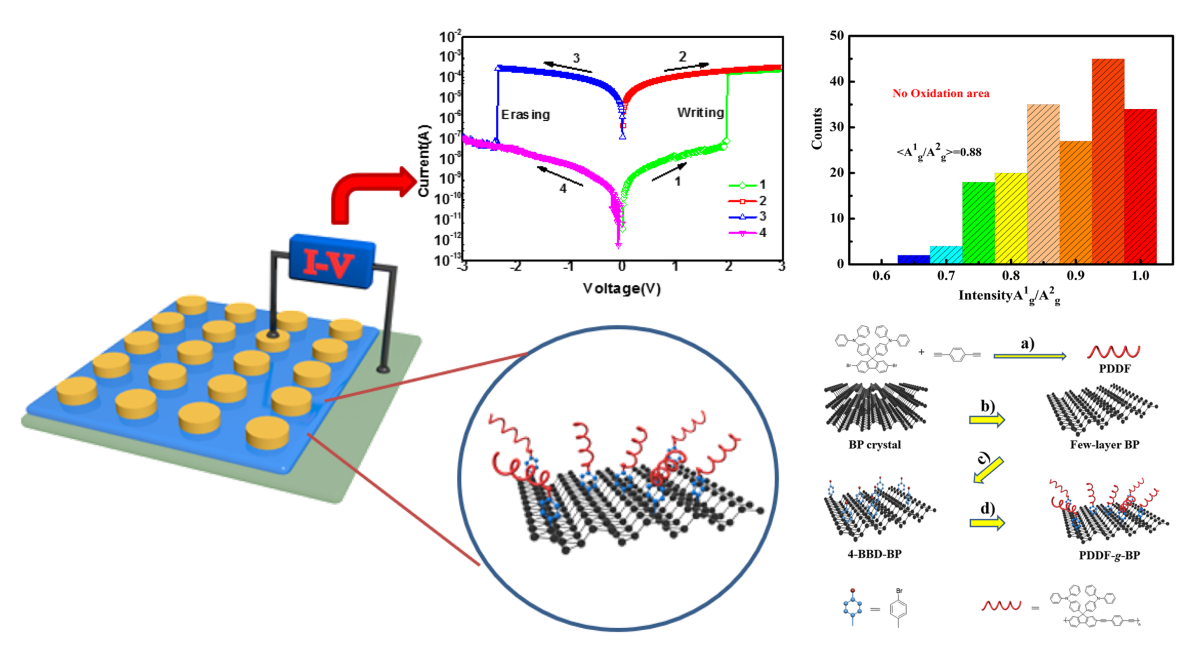

針對這些關(guān)鍵科學技術(shù)難題，聯(lián)合課題組通過巧妙的化學修飾方法，采用功能性高分子材料對BP表面進行共價修飾，在國際上首次成功地制備了基于BP的可溶性高分子功能材料PDDF-g-BP，并以此材料為活性層，成功制備了三明治結(jié)構(gòu)的信息存儲器件。由于高分子的覆蓋作用以及高分子共價修飾后對BP能隙的成功調(diào)節(jié)，使其在大氣環(huán)境中擁有良好的穩(wěn)定性，在常見的諸如DMF、NMP等有機溶劑中也具有良好的溶解性，極大地拓展了BP材料的應(yīng)用范圍。制備的信息存儲器件在大氣環(huán)境下表現(xiàn)出了典型的非易失性可重復擦寫存儲效應(yīng)，其開啟和關(guān)閉電壓分別為+1.95V和-2.34V，電流開關(guān)比達到104，且在空氣中放置3個月后依舊能穩(wěn)定運行。該項聯(lián)合研究工作的報道為BP及其衍生物材料的發(fā)展及其在光電領(lǐng)域的應(yīng)用提供了新的技術(shù)思路。
論文鏈接：http://onlinelibrary.wiley.com/doi/10.1002/anie.201712675/full
新聞轉(zhuǎn)自西工大新聞網(wǎng)：http://news.nwpu.edu.cn/info/1002/53743.htm
- 上海交大劉烽/伯克利實驗室王誠/華南理工鐘文楷 Nat. Commun.：共軛高分子在機械應(yīng)變下的跨尺度關(guān)聯(lián)演化與構(gòu)效關(guān)系 2026-03-02
- 北大裴堅團隊、張文彬團隊《Adv. Mater.》：調(diào)控溶液態(tài)聚集實現(xiàn)共軛高分子的剪切誘導取向與高遷移率電荷傳輸 2026-02-24
- 復旦大學彭娟教授 Adv. Sci.：外電場調(diào)控共軛高分子共晶促進載流子傳輸 2026-01-19
- 南大學羅丙紅教授團隊《Compos. Part B-Eng.》：黑磷納米片協(xié)同光熱效應(yīng)促細胞礦化和骨再生 2024-03-12
- 哈佛醫(yī)學院陶偉教授團隊《Acc. Mater. Res.》正封面論文：黑磷在生物醫(yī)學應(yīng)用中的“進化史 2021-07-26
- 深圳大學黑磷工程技術(shù)實驗室博士后招聘啟事 2020-12-14
