国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  超級電容器是一種新型儲能裝置，它具有充電時間短、循環使用壽命長、溫度耐受性好和綠色環保等特點而被廣泛應用。超級電容器用作車輛的牽引能源可以用于電動汽車、替代傳統的內燃機，如中車株機公司生產的超級電容有軌電車；用作大電流啟動電源，啟動效率和可靠性都比傳統的電池高，如空客A380飛機上的安全門；用在軍事上可保證坦克車、裝甲車等戰車的順利啟動（尤其是在寒冷的冬季），另外其超大功率特性使它可以作為激光武器的脈沖能源等。

  目前，商用的超級電容器電極材料主要以活性碳為主，但是活性碳具有孔徑分布范圍小，石墨化程度低等缺點，不利于電解液滲透和電荷傳輸，難以滿足超高功率電容器的需求。石墨烯和碳納米管等新型碳材料雖然在雙電層電容器應用中表現出一定的應用前景，但目前仍無法克服石墨烯易堆疊，碳納米管易纏繞等缺點，使得它們的可利用表面積大大降低；而三維多孔石墨烯由于其制備復雜，造價昂貴等也限制了其大規模應用。利用聚合物催化石墨化的方法制備石墨化多孔碳雖然也有所報道，但通常由于聚合物的內部官能團以及孔道較少，使得催化劑離子難以吸附到內部，因此很難提高碳材料整體的石墨化程度。

  近期，湖南大學材料科學與工程學院陳小華教授課題組的博士生劉正和碩士生曾瀛通設計合成了高度石墨化的層次孔結構碳微球。該多孔碳微球在大電流密度下具有杰出的電容性能，能夠滿足未來超級電容器的高功率、大能量密度需求。此工作的另一個突出貢獻是首次用熱力學原理闡述了氫氧化鉀在熱處理活化含鐵氧化物聚合物時，鉀蒸氣輔助提高碳材料石墨化程度的機理，為同行制備高度石墨化的多孔碳材料提供了一個非常好的理論依據。該成果發表在國際電化學能源雜志《Journal of Power Sources》上，題為“Potassium vapor assisted preparation of highly graphitized hierarchical porous carbon for high rate performance supercapacitors”。

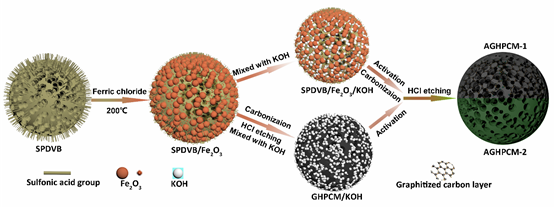

圖1、 石墨化多孔碳微球的制備流程圖

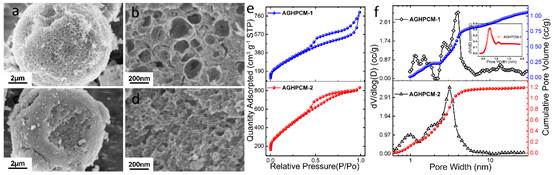

圖2、 一步法和兩步法制備的石墨化多孔碳微球的電鏡照片及孔徑分布情況

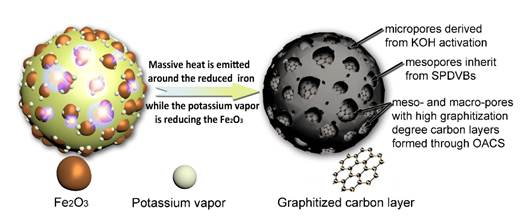

圖3、 鉀離子輔助石墨化機理圖

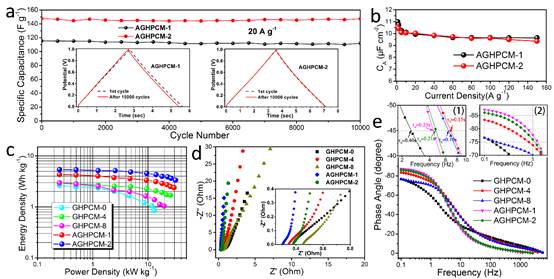

圖4、 材料的電化學性能圖

  劉正和曾瀛為該論文的共同第一作者。

  文章鏈接http://www.sciencedirect.com/science/article/pii/S0378775317308418。

  該工作也是陳小華教授課題組今年在碳材料應用于超級電容器相關領域發表的第二篇文章，另一篇較早發表在碳材料權威期刊《Carbon》上。

  http://www.sciencedirect.com/science/article/pii/S0008622317302178。
