国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

    鋰離子電池因具有能量密度高，循環壽命長，無記憶效應以及能實現快速充放電等優點，成為近年來新型電源技術研究的熱點，特別在高能量和高功率領域備受關注。作為鋰離子電池的核心材料之一，隔膜的主要功能是使電池的正、負極分隔開，同時阻止電子的通過。隔膜性能的優劣直接影響著電池內阻，放電容量，使用壽命及其安全性能。

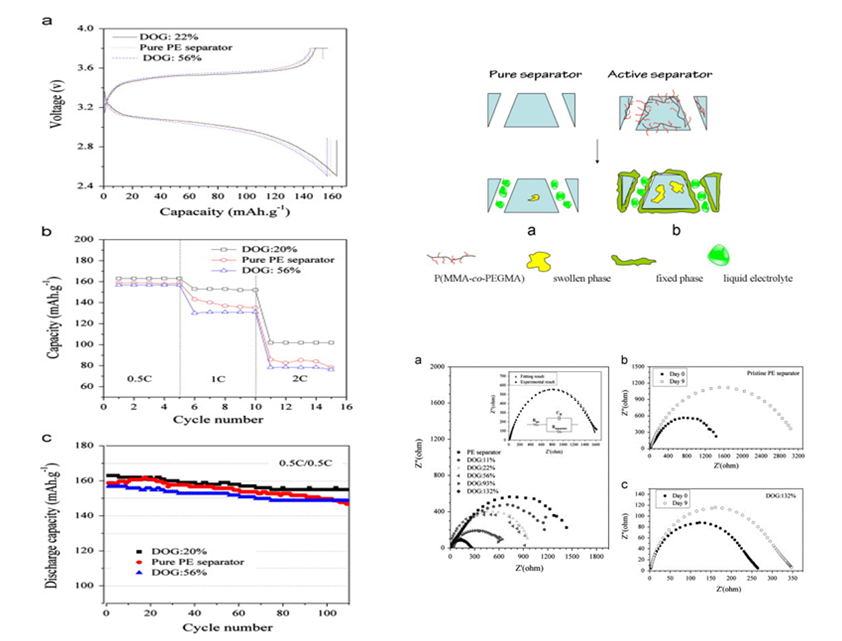

    為實現鋰離子電池安全性、大功率充放電性能的突破，朱寶庫教授課題組在863計劃、國家自然科學基金等課題支持下，采用以多孔骨架膜作支撐體（特別是PVDF基隔膜）、聚醚為凝膠基質主要組分，建立了構建高性能支撐膜及凝膠聚合物電解質的解決方案，并圍繞該方案展開了系統性的研究，提出了并制備、驗證了“活性”隔膜的概念。其中，采用聚（甲基丙烯酸甲酯-co-聚乙二醇甲基丙烯酸酯）（P(MMA-co-PEGMA)）、含氟共聚物聚（甲基丙烯酸六氟丁酯-co-聚乙二醇甲基丙烯酸酯）P(HFBMA-co-PEGMA)、聚醚側鏈型硅氧烷（PDMS-g-（PPO-PEO））等多種改性劑，通過典型的相轉化法（NIPS或TIPS）制備了含不同改性劑的PVDF基“活性”骨架膜，發現了各改性劑在“活性”骨架膜的表面富集行為以及在膜內的分子鏈聚集結構，研究了不同化學組成對“活性”骨架膜結構和結晶性能的影響，并對活化后形成的凝膠電解質體系的離子電導率、電解液的穩定化機理、電化學窗口及組裝成電池后的循環性能進行了考察。研究發現，PVDF基“活性”隔膜表現出高離子電導率和保液率，組裝而成的鋰離子電池也具有良好的充放電容量。目前，研究成果已在Electrochimica Acta、Polymer等國內外期刊發表文章20余篇（Journal of Membrane Science，2011，379：397-402； Electrochimica  Acta，2014，115：317-325； RSC Advances， 2014，4：33713-33719； Electrochimica  Acta，2014，116：413-420等)，同時，與企業合作開始了有關成果應用技術的研發工作。
