国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

 徐 鼐     施文芳^*

（中國科學(xué)技術(shù)大學(xué)高分子科學(xué)與工程系安徽合肥 230026）

（Tel: 0551-3606084, Fax: 0551-3606630, wfshi@ustc.edu.cn ）

超支化聚合物具有低粘度和高支化度的特點(diǎn)，可以用于改進(jìn)聚烯烴的加工性能并提高與其他極性聚合物的相容性。

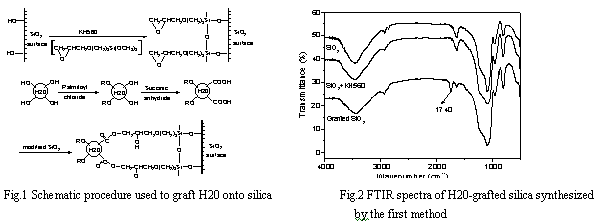

采用兩種方法將超支化聚酯接枝到超細(xì)二氧化硅的表面。方法一，如圖1所示，超支化聚酯Boltorn^TM H20具有16個(gè)端羥基，將其中的一部分用十六酰氯或十八異氰酸酯封端，其余的端羥基與丁二酸酐反應(yīng)，生成端羧基。用帶有環(huán)氧基團(tuán)的硅烷偶聯(lián)劑KH560處理二氧化硅，在其表面引入環(huán)氧基團(tuán)，再與改性H20上的端羧基反應(yīng)，從而將改性后的超支化聚酯H20接枝到二氧化硅的表面。圖2為接枝前后二氧化硅的紅外譜圖，比較可知，二氧化硅經(jīng)H20接枝后，在1740cm^-1的處出現(xiàn)明顯的酯基吸收峰，說明H20已接枝到了二氧化硅的表面。
