原創 新能產學研 2025年12月31日06:56 湖北
近日，能源期刊Journal of Power Source刊登了武漢理工大學木士春教授、余軍副研究員等人關于AEM設計方面的研究，文中報道了一種以高分子生物質細菌纖維素（BC）為AEM初始模板的復合膜。《新能產學研》對本研究進行要點解讀，供大家參考。
研究背景
在全球能源轉型背景下，堿性陰離子交換膜（AEM）作為堿性燃料電池和水電解槽的核心部件，其性能直接影響器件的轉換效率與壽命。然而，傳統AEM在高堿環境中普遍面臨化學穩定性不足的挑戰。本研究以細菌纖維素（BC）這一生物大分子為初始模板，通過原位生成納米SiO2和TiO2顆粒構建無機復合涂層多孔結構，隨后接枝苯并咪唑（BI）和季銨鹽（QA），并填充具有高離子交換容量的聚離子液體（PIL），制備出一種有機-無機復合陰離子交換膜。該復合膜在80°C下離子電導率高達103 mS cm-1，在80°C、1 M NaOH溶液中浸泡300小時后降解率低于10%，室溫下拉伸應力接近70 MPa，綜合性能優異，為高性能生物質基AEM的開發提供了新策略。 研
研究要點
Figure 2. Microscopic morphology of (a,a') BC, (b,b') T-S@BC, (c,c') QT-S@BC-BI and EDS mapping of (d,d') T-S@BC
Figure 3. 1H-NMR spectra (a) and ATR-FTIR profiles (b) of BC, T-S@BC, T-S@BC-BI and QTS@ BC-BI
Figure 4. XPS spectra of four porous materials (a), N 1s peak (b) of T-S@BC, T-S@BC-BI and QTS@ BC-BI, and XRD spectra of four porous materials (c)
多孔材料（T-S@BC、QT-S@BC-BI）的制備與表征
Figure 6. Tensile stress-strain curves of four PIL-filled composite films (a), camera photographs of PIL/QT-S@BC-BI composite membranes in the wet state (b), and mechanical strength of PIL/QTS@ BC-BI composite membranes in the wet state (c, d), and thermogravimetric curves of four PILfilled composite films (e)
Figure 7. (a) Water absorption rate of four PIL-filled composite films, (b) Area swelling rate, (c) Thickness swelling rate, and (d) IEC value

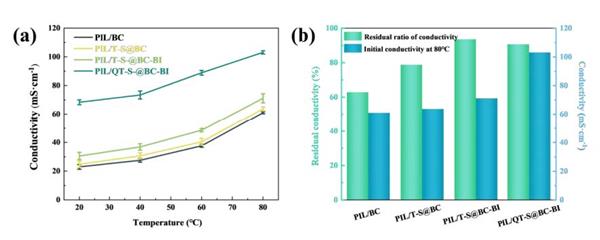

Figure 8. (a) Temperature-dependent conductivity curve of composite membranes, (b) Alkaline stability
復合膜（PIL/QT-S@BC-BI）的制備與性能研究
-
機械性能顯著增強：無機納米顆粒（SiO2/TiO2）的引入使復合膜最大拉伸應力從16.8 MPa（PIL/BC）提升至92.1 MPa（PIL/T-S@BC）。BI和QA的接枝進一步調節了力學行為，PIL/QT-S@BC-BI的斷裂伸長率達到11.6%。
-
熱穩定性優異：經TGA測試，PIL/QT-S@BC-BI的初始分解溫度達269.1°C，800°C殘炭率為54.2%，表明其熱穩定性滿足堿性水電解槽應用要求。
-
吸水溶脹可控：無機涂層顯著降低了膜的吸水率（20°C時從78%降至18%）和厚度溶脹率（從82%降至18%）。BI和QA的引入適度提升了親水性，室溫吸水率增至55.0%，但面積溶脹仍保持較低水平，體現了BC骨架良好的尺寸穩定性。
-
離子交換容量（IEC）提升：季銨化接枝使復合膜的IEC值從1.57 mmol g-1（PIL/BC）顯著提升至2.24 mmol g-1（PIL/QT-S@BC-BI），增幅達23.8%，為高離子電導率奠定了基礎。
-
離子電導率超高：PIL/QT-S@BC-BI復合膜在80°C、100%相對濕度下，OH-離子電導率超過100 mS cm-1（約103 mS cm-1），是PIL/BC膜的約1.5倍。
-
堿性穩定性突出：在80°C、1 M KOH溶液中加速老化300小時后，PIL/QT-S@BC-BI膜的離子電導率保持率高達90.6%，遠優于傳統FAA-3膜及早期BC基膜（降解率通常為50–70%）。
結論與展望
本研究成功開發了一種基于細菌纖維素、集成了納米無機顆粒、苯并咪唑和季銨鹽功能化的高性能復合陰離子交換膜。該膜綜合性能優異，兼具超高離子電導率（>100 mS cm-1）、卓越的機械強度（~70 MPa）和突出的堿性穩定性（300小時降解率<10%），在堿性燃料電池和水電解系統中展現出巨大應用潛力。未來研究可進一步探索該膜在動態工況下的長期穩定性、優化制備工藝以實現規模化生產，并評估其在全電池中的實際性能。
文章地址：https://mp.weixin.qq.com/s/iJhc9cAdFqsg9enY0E3_FQ
