科泰催化 容容 科泰催化 2024-05-30 23:30 廣東
武漢理工木士春 2024 Angew
DOI：10.1002/anie.202407577
Summary
-
該文章研究背景是提高酸性環(huán)境下氧氣析出反應(yīng)(OER)催化劑的活性和穩(wěn)定性。
-
過去的方法包括微結(jié)構(gòu)調(diào)控、載體工程、摻雜和合金化，但這些方法往往導(dǎo)致活性位點溶解和表面重構(gòu)，影響催化劑的穩(wěn)定性和活性。
-
文章提出了一種高溫熔鹽輔助策略，通過在Ir晶格中有序填充輕元素硼(B)，形成有序的Ir-B間金屬化合物，以增強OER性能和穩(wěn)定性。
-
通過實驗和理論計算，表明IrB1.1在酸性介質(zhì)中表現(xiàn)出優(yōu)于商業(yè)IrO2的OER性能，并在質(zhì)子交換膜水電解(PEMWEs)中有良好的應(yīng)用潛力。
Methods
-

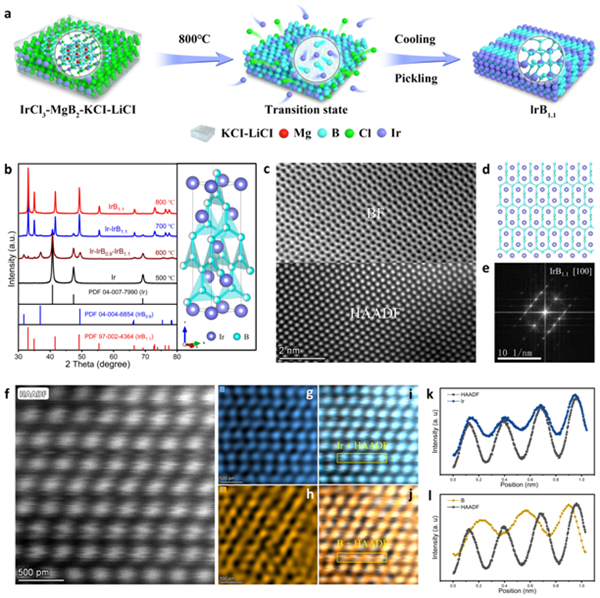

制備了IrB1.1，利用高溫熔鹽（KCl-LiCl）在800°C下使MgB2填充Ir晶格。
-
通過X射線衍射(XRD)、掃描透射電子顯微鏡(STEM)和能譜分析(EDS)等表征手段驗證了IrB1.1的結(jié)構(gòu)和硼的均勻分布。
Conclusion:
-
這項工作的意義在于揭示了硼誘導(dǎo)的間隙效應(yīng)對提高Ir基催化劑OER性能和穩(wěn)定性的關(guān)鍵作用。
-
創(chuàng)新點：采用有序填充策略制備了高性能的Ir-B間金屬化合物，解決了催化劑活性與穩(wěn)定性的平衡問題。
-
性能：IrB1.1在OER中表現(xiàn)出優(yōu)于商業(yè)IrO2的性能，在PEMWEs中也展現(xiàn)出優(yōu)良的電解水性能。
問題解答：
-
為什么硼B(yǎng)的間隙摻雜可以提高活性？
B間隙摻雜能夠提高活性和穩(wěn)定性的原因在于它對銥(Ir)金屬晶格的電子結(jié)構(gòu)產(chǎn)生了調(diào)節(jié)作用。具體來說：
-
降低活化能壘：B摻雜減少了Ir晶格中反應(yīng)中間態(tài)的活化能壘，從0.65 eV降低到0.46 eV，這加速了OER的速率。
-
吸附性質(zhì)改變：B摻雜使得氧相關(guān)中間體在IrB1.1上的吸附相對于IrO2減弱，這解釋了IrB1.1具有更好的OER活性。
-
d帶中心理論：IrB1.1的d帶中心位置介于Ir和IrO2之間，表明其對活性中間體的吸附適中。
-
電子結(jié)構(gòu)優(yōu)化：B摻雜導(dǎo)致d軌道分裂成電子填充的較低Hubbard帶(LHB)和空的上Hubbard帶(UHB)，增強了與活性中間體的電荷相互作用。
-
電荷分布變化：B原子附近的電子密度減少，電子從B轉(zhuǎn)移到Ir位點，有利于活性中間體的吸附，進一步提高了OER活性。
通過這些機制，B間隙摻雜成功地在活性和穩(wěn)定性之間找到了一個良好的平衡，使IrB1.1成為酸性水電解質(zhì)中高效的OER催化劑。
2. IrB1.1酸性O(shè)ER高穩(wěn)定性的關(guān)鍵是什么？
IrB1.1在酸性O(shè)ER中表現(xiàn)出高穩(wěn)定性的關(guān)鍵在于輕元素硼（B）引入后產(chǎn)生的間位效應(yīng)。硼原子與主體銥原子形成受體-給體結(jié)構(gòu)，調(diào)節(jié)了銥的電子狀態(tài)和配位環(huán)境，優(yōu)化了OER中間體的吸附，并降低了速率決定步驟的熱力學(xué)勢壘。此外，這種有序填充形成的周期性結(jié)構(gòu)通過強宿主-客體電子耦合限制了銥的溶解和重構(gòu)，從而增強了催化劑的穩(wěn)定性。因此，定制的IrB1.1在酸性介質(zhì)中實現(xiàn)了OER活性和穩(wěn)定性的雙重提升，適合用于PEMWEs的長時間運行。
3. IrB1.1相比于IrO2的優(yōu)勢是什么？
IrB1.1相比于IrO2有以下優(yōu)勢：
-
穩(wěn)定性增強：IrB1.1的Ir去金屬化能量（9.76 eV）高于IrO2（6.73 eV），表明IrB1.1中活性金屬溶解更少，這與ICP-OES測試結(jié)果一致。此外，IrB1.1在實際氧演化反應(yīng)過程中的原位拉曼光譜顯示其結(jié)構(gòu)穩(wěn)定性良好，Ir-O伸縮振動保持在同一位置，沒有出現(xiàn)電位依賴的峰。
-
化學(xué)鍵強度更高：計算結(jié)果顯示，IrB1.1中Ir-B鍵的化學(xué)鍵強度大于IrO2中Ir-O鍵的強度。IrB1.1的Ir-O鍵和Ir-B鍵的集成-COHP值分別為0.87和0.99，更高的值表示更強的化學(xué)鍵形成。
-
結(jié)構(gòu)穩(wěn)定性：IrB1.1在OER過程中能保持良好的結(jié)構(gòu)穩(wěn)定性，經(jīng)過1000次CV循環(huán)后的極化曲線和恒流穩(wěn)定性測試證實了這一點，表明IrB1.1具有更好的加速降解穩(wěn)定性和長期循環(huán)耐久性。
-
活性提升：IrB1.1在酸性介質(zhì)中的OER性能優(yōu)于IrO2，表現(xiàn)為更低的過電位和更小的Tafel斜率。此外，IrB1.1的雙層電容值（Cdl）表明其具有更高的電化學(xué)活性面積（ECSA），這意味著有更多的活性Ir位點可以被激發(fā)。
-
電子結(jié)構(gòu)優(yōu)化：B誘導(dǎo)的間隙效應(yīng)調(diào)節(jié)了活性金屬Ir的電子結(jié)構(gòu)，通過優(yōu)化活性中間體的吸附來提高OER活性。
綜上所述，IrB1.1具有更高的化學(xué)鍵強度、更好的結(jié)構(gòu)穩(wěn)定性和更高的電催化活性，這些優(yōu)勢使其成為一種優(yōu)秀的酸性O(shè)ER催化劑。
木士春老師上一篇PEM電解水文章：
