碳納米管薄膜可控潤濕性能研究獲新進展
2011-03-17 來源：中國聚合物網

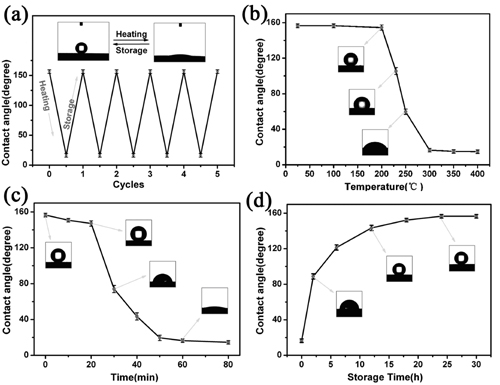

(a) 通過加熱和空氣放置實現超疏水和超親水的可逆轉換。(b)加熱溫度、(c)加熱時間和(c)空氣中放置時間對于碳納米管薄膜接觸角的影響。
最近，由中國科學院蘭州化學物理研究所先進潤滑與防護材料研發中心張招柱研究員帶領的課題組發現了碳納米管薄膜具有熱響應的表面潤濕性能：高溫誘導超疏水/超親水轉化。本文中利用噴涂方法制備了純的碳納米管薄膜，不用任何修飾即可獲得超疏水性能，表面接觸角達到155 ± 1°。并且，通過300°C的高溫處理以及空氣中放置，碳納米管薄膜可以實現超疏水與超親水之間的可逆轉換。通過分析和對比實驗表明，這種潤濕性的轉換是由碳納米管表面電子結構的變化引起的。
該項工作得到了國家自然科學基金資助項目的支持。研究工作發表在著名雜志Carbon (Carbon 2011, 49, 19–23)上。
版權與免責聲明：本網頁的內容由中國聚合物網收集互聯網上發布的信息整理獲得。目的在于傳遞信息及分享，并不意味著贊同其觀點或證實其真實性，也不構成其他建議。僅提供交流平臺，不為其版權負責。如涉及侵權，請聯系我們及時修改或刪除。郵箱：info@polymer.cn。未經本網同意不得全文轉載、摘編或利用其它方式使用上述作品。
（責任編輯：佳）
相關新聞
- 南開劉遵峰/TAMU方磊/中國藥大周湘《Adv. Mater.》：蝦殼結構啟發的可耐受惡劣環境的彈跳機器人 2021-09-15
- 中南民族大學張道洪教授團隊《ACS Appl. Mater. Inter.》：在超支化聚合物改性碳納米管薄膜領域取得新進展 2019-12-23
- 中科院寧波材料所陳濤研究員團隊在二維非對稱超薄膜構建及其仿生應用方面取得進展 2019-04-27
- 中科院蘭州化物所3D打印摩擦器件團隊《Small》：體溫觸發的結構化水凝膠傳感器 2025-01-10
- 中科院蘭州化物所王曉龍研究員團隊《Mater. Horiz.》：光固化3D打印高性能聚氨酯彈性體 2024-11-18
- 中科院蘭州化物所王曉龍團隊 Nat. Commun.：熒光水凝膠設計新策略 - 多重氫鍵誘導的非傳統紅色熒光水凝膠 2024-04-28
