傳統防偽標簽多基于確定性工藝制造，因而極易遭受偽造攻擊。物理不可克隆函數（Physical Unclonable Function, PUF）作為一種硬件防偽技術，因其固有的隨機性與不可復制性，近年來受到廣泛關注。然而，現有PUF標簽大多依賴復雜納米結構，存在制備成本高、設備依賴性強等問題，限制了其規模化應用。盡管已有研究嘗試利用薄膜-基底雙層結構的表面失穩行為（如褶皺）構建防偽標簽，但這些方法在隨機性、可控性、成本效益與認證魯棒性之間仍難以兼顧，制約了其實際推廣。
南京航空航天大學潘蕾教授與張浩然副教授團隊提出了一種融合傳統“水印”理念與前沿PUF技術的新型防偽標簽。該技術通過一步水溶脹法，調控聚乙烯醇/聚二甲基硅氧烷（PVA/PDMS）雙層膜的表面屈曲-分層行為，生成具有類葉脈狀結構的毫米級防偽水印圖案。該圖案兼具高隨機性、唯一性和不可逆性，且其尺寸與形貌可通過工藝參數靈活調控，從而精準適配不同安全等級的編碼容量需求。值得強調的是，該水印圖案展現出類指紋的微觀細節特征，能夠與計算機視覺特征匹配算法高度兼容，僅借助智能手機或平板掃描儀等普通設備即可實現高效、精準認證，無需依賴昂貴儀器。此外，封裝后的水印圖案在紫外、水浸及高溫高濕等苛刻環境下仍保持優異穩定性，充分滿足實際應用需求；該標簽同時具備透明性與柔韌性，可無縫貼附于各類物體表面，不影響產品外觀與功能。
2025年10月16日，相關成果以“Physical Unclonable Anti-Counterfeiting ‘Watermarks’ via Swelling-Induced Buckling-Delamination in Polymer Bilayers for Portable and Robust Authentication”為題發表于《Advanced Functional Materials》(DOI: 10.1002/adfm.202515860)。本研究獲得國家自然科學基金支持，南京航空航天大學碩士研究生杜良政為論文第一作者，張浩然副教授為通訊作者。
圖1. PUF水印的設計與制備。（a）水溶脹誘導PVA/PDMS雙層膜發生屈曲-分層，形成類葉脈狀水印圖案。（b, c）水印圖案形成過程及機理。（d）屈曲-分層過程的有限元模擬結果。
該水印圖案的關鍵形成機理在于聚合物雙層膜屈曲-分層現象的可控誘導。通過在PVA/PDMS表面滴加水或水-乙醇混合液滴，可誘導PVA層吸水膨脹，進而在界面產生壓縮應力，觸發屈曲-分層失穩，最終形成類葉脈狀隨機網狀圖案，溶劑蒸發后水印圖案永久固定。具體而言，其形成機理在于PVA吸水膨脹受到PDMS彈性約束所引發的力學失穩，當應力超過臨界值時，PVA層發生屈曲并與PDMS分層，形成具有“Ω”形截面的微脊結構。
圖2.PUF水印的幾何形貌調控。（a-c）典型水印圖案的微觀形貌表征。（d-f）水印圖案幾何參數的系統調控。（g, h）水印圖案形狀的可控設計。
該水印圖案的突出優勢在于其兼具隨機性與可控性。水印圖案的尺寸、起伏高度及間距等幾何特征可通過PVA膜厚、液滴體積和乙醇含量等參數實現有效調控；圖案形狀亦可設計為心形、三角形或logo字母等任意圖形。相較于常規褶皺結構，屈曲-分層結構具有更高的形貌起伏和不可逆性，因而展現出優異的物理不可克隆特性。水印在保持紋理隨機性和不可再現性的同時，兼具高度的幾何可調性和設計自由度。

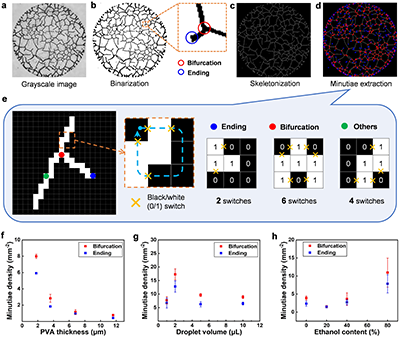

圖3.PUF水印的特征點提取與分析。（a-d）水印圖案中“指紋”特征點的識別示意圖。（e）“指紋”特征點的識別判據。（f-h）水印圖案特征點密度的調控。
水印圖案具有與人類指紋高度相似的特征結構，因此可以借鑒指紋識別方法進行特征提取。研究中利用指紋識別方法的“方向場”判據進行特征點識別與提取，包括分叉點與斷點。特征點統計結果表明，其密度可在一定范圍內靈活調控，從而適應不同應用場景下的安全等級需求。

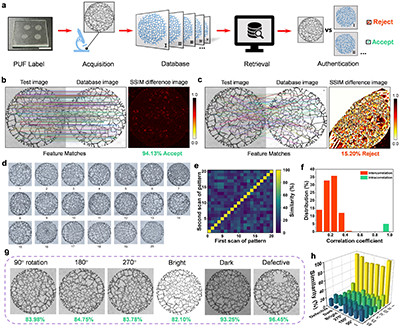

圖4.PUF水印圖案的認證流程與魯棒性。（a）水印圖案認證過程流程圖。（b-c）計算機視覺特征匹配結果示例。（d-f）同一批次20個水印圖案的相似度認證結果。（g, h）水印圖案識別魯棒性驗證。
該水印圖案能夠與成熟的計算機視覺特征比對方法良好兼容。采用計算機視覺算法提取水印圖案的細節特征，并與數據庫中已注冊標簽進行比對：若相似度超過預設閾值，則判定為“真品”，否則為“贗品”。同一批次20個水印樣品的認證結果顯示，樣本內相似度接近100%，樣本間相似度低于40%，充分證明水印圖案的唯一性與隨機性。此外，該算法具備良好的魯棒性，即使面對旋轉、明暗變化或部分殘缺的水印圖案，仍能實現精準識別與認證。
圖5. 防偽水印的應用便攜性與穩定性展示。（a-f）基于手機或掃描儀的水印特征采集與認證結果。（g）水印標簽的環境穩定性測試。（h）水印標簽的透明性和柔韌性展示。（i）水印標簽在實際物品上的貼附應用示例。
該水印圖案的特征采集與識別無需依賴高分辨率光學或電子顯微鏡，僅使用智能手機或家用掃描儀即可完成圖像采集，且不影響識別與認證效果，顯著降低了使用門檻。此外，水印防偽標簽具備優異的耐紫外光、耐高溫和耐水性能，同時兼具良好的透明度與柔韌性，可貼附于各類物品表面，實現高效、低成本的便攜式防偽認證。
綜上所述，本研究在防偽標簽的安全性、成本與實用性之間取得了關鍵突破，推動了PUF防偽技術的發展，為構建穩健、易用且廣泛適用的防偽認證體系提供了創新設計思路。
文章鏈接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202515860
下載：論文原文。
