南開大學關(guān)英/天工大張擁軍《Adv. Mater.》：低固含量、優(yōu)異機械性能水凝膠
2023-02-27 來源：高分子科技
普通高分子水凝膠往往存在機械性能差的問題。網(wǎng)絡(luò)的不均勻性以及缺乏能量耗散機制被認為是主要原因。據(jù)此人們提出了多種策略，成功地設(shè)計制備了多種高強度水凝膠。然而這些水凝膠往往只在原始狀態(tài)下才顯示良好的機械性能。一旦在水中溶脹，隨著含水量的提高，凝膠的機械性能往往大幅降低。實際上，水凝膠的高含水量，或低固含量，是導致其機械性能弱最重要的原因。低固含量意味著抵抗外力的高分子鏈更少，稀疏的高分子鏈也使得其相互作用更弱，更難以實現(xiàn)能量耗散。因此設(shè)計制備低固含量但仍具優(yōu)異機械性能的水凝膠是一項艱巨挑戰(zhàn)。
和用普通交聯(lián)劑BIS交聯(lián)的高度纏結(jié)水凝膠相比，多肽交聯(lián)的高度纏結(jié)水凝膠的溶脹度更大。溶脹后固含量僅5.8%。因此具有堪比角膜的高透明度：

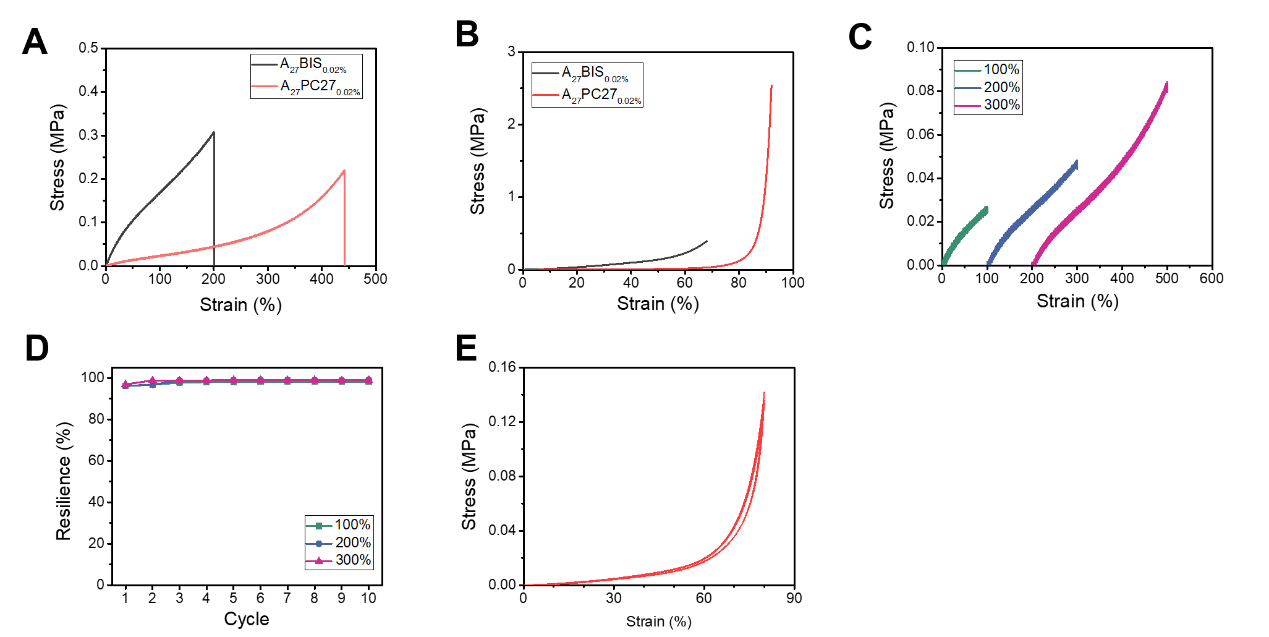

然而由于其特殊的交聯(lián)結(jié)構(gòu)（物理纏結(jié)交聯(lián)）并引入了特殊的能量耗散機制，該水凝膠仍具有良好的機械性能。如圖所示，該水凝膠斷裂伸長率達440%，抗張強度達220 KPa，同時可回復性達99%：
該凝膠的斷裂韌性高達2100 J/m2，抗疲勞強度達720 J/m2，且對裂紋高度不敏感。帶4mm切口的試樣仍能拉伸到400%而不斷裂：
同時該凝膠還表現(xiàn)出優(yōu)異的摩擦性能。和BIS交聯(lián)的凝膠相比，其摩擦系數(shù)進一步降至0.0059，而耐磨性則進一步提高：
這一工作已于近日在Advanced Materials在線發(fā)表。第一作者為碩士生劉芃余，通訊作者為關(guān)英副教授和張擁軍教授。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adma.202210021
版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關(guān)新聞
- UCLA賀曦敏/燕山大學秦志輝、焦體峰 Adv. Mater.: 具有優(yōu)異機械性能和耐久性的完全可降解蛋白質(zhì)凝膠-氫鍵供體的調(diào)控 2025-06-27
- 中科大陳昶樂教授團隊 Angew：通過雙組分催化劑制備極性高抗沖聚丙烯 2024-11-07
- 貴州大學謝海波教授、謝遠鵬特聘教授團隊 AFM：用于柔性可持續(xù)有機光伏的生物基熱固性基底 2024-03-17
- 中南林科大卿彥/吳獻章、寧波材料所陳濤/肖鵬《Nat. Commun.》: 非對稱親疏水異質(zhì)結(jié)構(gòu)驅(qū)動快速水擴散 - 雜化水凝膠實現(xiàn)高效大氣水收集 2026-04-02
- 浙大張鵬 Adv. Mater.：陰離子-π互鎖結(jié)構(gòu)可注射導電水凝膠 - 構(gòu)建穩(wěn)定的組織-生物電子橋梁 2026-03-21
- 南京大學徐凝/朱嘉 AFM：用于高效穩(wěn)定蒸發(fā)冷卻的氟彈性體界面改性吸濕水凝膠 2026-03-20
- 華南理工孫大文院士課題組 CEJ：高度纏結(jié)水凝膠基于日間輻射/蒸發(fā)制冷與夜間大氣補水耦合效應(yīng)實現(xiàn)可持續(xù)日間被動式制冷 2023-12-08
