天津工大張松楠副研究員/福大賴躍坤教授 CEJ：兼具防冰/疏冰和光熱除冰功能的超疏水化學(xué)鍍鎳墨水涂層織物
2022-08-09 來源：高分子科技
結(jié)冰是一種常見的自然現(xiàn)象，嚴重的積冰問題會對航空航天、交通運輸、電力通信等領(lǐng)域產(chǎn)生不利影響，給人們的生產(chǎn)生活帶來諸多不便，甚至造成重大災(zāi)害和經(jīng)濟損失。低溫環(huán)境下，對于邊防戰(zhàn)士，長時間頂風冒雪巡邏在環(huán)境艱苦，氣候惡劣的邊防一線。當雪化成水后會迅速在服裝表面結(jié)冰，增加衣物負重的同時，也會加速邊防戰(zhàn)士的熱量散失，限制其正常行動，影響舒適性。因此，在寒冷的天氣條件下，開發(fā)一種兼具防冰/疏冰和除冰功能的戶外服裝面料是非常必要的。傳統(tǒng)的仿荷葉超疏水涂層可延長結(jié)冰時間，降低冰的黏附強度，是有效的防冰/疏冰方式。然而，隨著疏水涂層長時間使用，涂層表面結(jié)構(gòu)容易遭到嚴重破壞，影響涂層的融冰時間及其在抗結(jié)冰領(lǐng)域的長期使用。
基于上述問題，天津工業(yè)大學(xué)張松楠副研究員聯(lián)合福州大學(xué)賴躍坤教授，以鍍鎳聚酯纖維織物為基底，以金屬鎳和墨水中的碳納米顆粒為光熱轉(zhuǎn)化材料，以PMHS（聚二甲基氫硅氧烷）為表面修飾劑，開發(fā)了一種兼具防冰/疏冰和光熱除冰性能的超疏水鍍鎳聚酯織物，有效提高了織物的防結(jié)冰和除冰性能。該研究成果以“An electroless nickel plating fabric coated with photothermal Chinese ink for powerful passive anti-icing/icephobic and fast active deicing”為題發(fā)表在《Chemical Engineering Journal》上（見文后原文鏈接），研究工作也得到了農(nóng)業(yè)農(nóng)村部環(huán)境保護科研監(jiān)測所王雅君博士的大力支持。
圖1. 光熱疏水PMHS-Ink/Ni-P/PET材料的制備過程
圖2. a-h) 樣品的SEM圖：a, b) PET；c, d) Ni-P/PET；e, f) PMHS-Ink/PET；g, h) PMHS-Ink/Ni-P/PET。i) 樣品表面潤濕性能表征；j) 樣品的吸收光譜；k) 樣品在1個太陽光強度照射下的溫度變化圖；l) PMHS-Ink/Ni-P/PET在不同曝光時間后的光熱性能；m) PMHS-Ink/Ni-P/PET在不同光強下的溫度變化曲線；n) PMHS-Ink/Ni-P/PET光敏性能測試

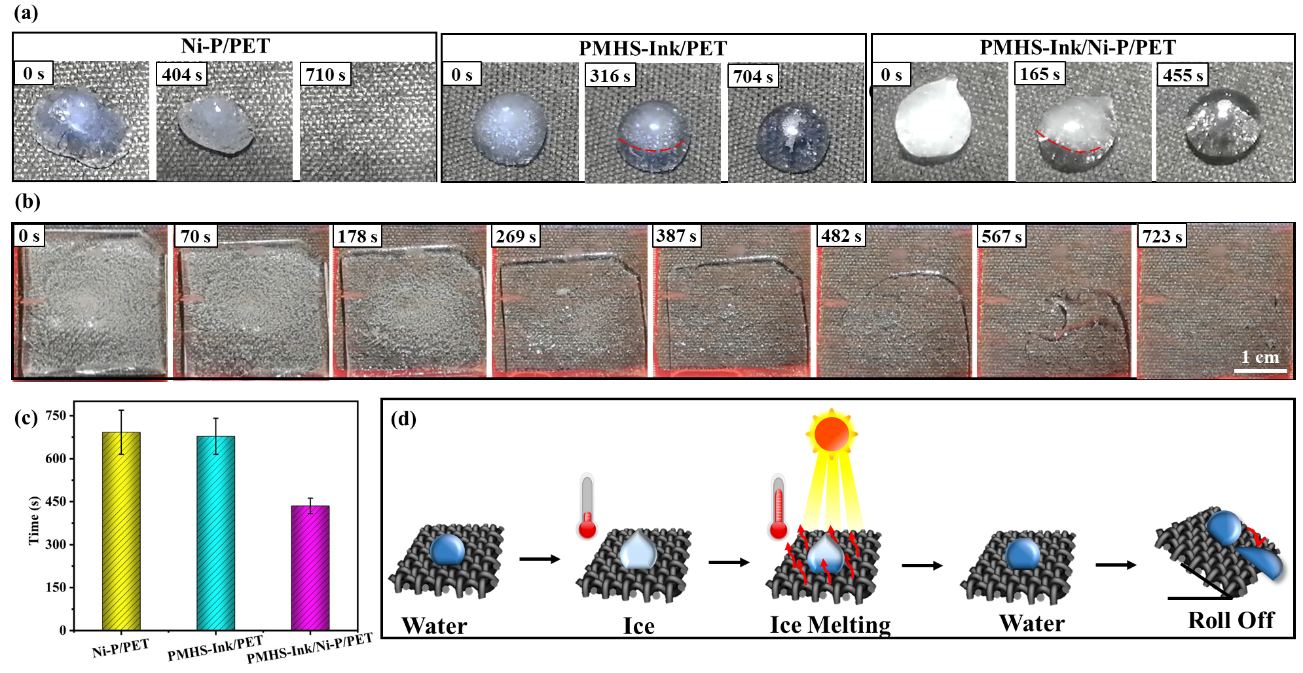

原文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S1385894722038116
個人主頁：https://www.x-mol.com/groups/zhangsongnan
版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關(guān)新聞
- 陜科大王成兵教授/師晶副教授團隊 CEJ：光熱除冰材料最新進展及面臨的挑戰(zhàn) 2024-02-07
- 華中大瞿金平院士/牛冉研究員團隊《Small》：低成本、大規(guī)模制備用于光熱除冰和界面蒸發(fā)的耐久性超疏水PE/GNS泡沫材料 2022-03-25
- 青島大學(xué)牛海濤、周華教授團隊 IJBM：天然植物基、無氟多功能涂層織物的構(gòu)建與性能研究 - 集高牢度超疏水、抗菌與抗氧化于一體 2026-03-13
- 天大汪懷遠教授團隊 Adv. Mater.：具有高Tg和高強韌的功能樹脂材料 - 通過酸堿離子對策略解鎖材料多功能集成 2026-01-14
- 東北大學(xué)青勇權(quán)課題組 AFM：基于微納裝甲超疏水結(jié)構(gòu)的兩棲電子紡織品 - 用于全天候及水下環(huán)境運動傳感 2026-01-05
