清華危巖教授課題組《Carbohyd. Polym.》: 具有超高溶解度和可調控纖維素結構的多功能纖維素溶劑
2022-08-08 來源：高分子科技
纖維素是世界上含量最多、分布最廣的的生物高分子之一。為了將纖維素加工成功能材料，通常需要使用纖維素溶劑。然而，現有的纖維素溶劑存在纖維素溶解度低、價格高昂、環境污染嚴重或者對纖維素聚合度要求苛刻等問題。濃酸能溶解纖維素的現象早已被發現。特別是濃硫酸具有價格低廉且能溶解大部分其它化學物質的特點，為優良的候選纖維素溶劑。然而，用濃硫酸溶解纖維素存在溶解度低及纖維素降解嚴重的問題。因此，纖維素經濃硫酸溶解后幾乎不具有實用性。

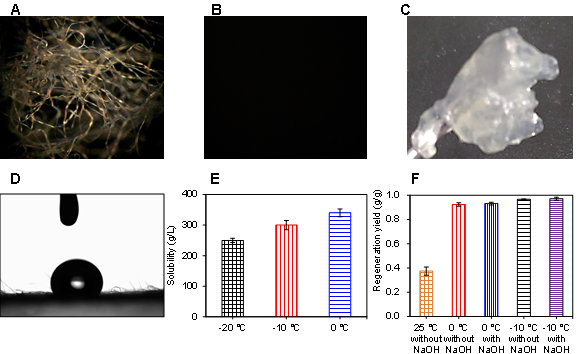

基于以上背景，本研究開發了低溫兩步濃硫酸法纖維素溶解體系（圖1）。該體系具有極高的纖維素溶解度（>300 g/L），且纖維素溶解速率快、再生纖維素得率高（>0.92 g/g）、再生過程中纖維素可成型（圖2）。帶來這些優良特性的原因主要是在低溫下，較低濃度的濃硫酸對纖維素具有很高的親和性，而高濃度濃硫酸與纖維素直接接觸時親和性很小（圖2D）。
圖1. 纖維素在低溫兩步濃硫酸中的溶解過程示意圖
圖3. 不同過程參數對再生纖維素聚合度的影響。（A）棉纖維素的初始聚合度，（B）起始硫酸濃度對再生纖維素聚合度的影響，（C）加入前纖維素溫度對再生纖維素聚合度的影響，（D）溶解溫度對再生纖維素聚合度的影響，（E）再生溫度對再生纖維素聚合度的影響，（F）存放時間對再生纖維素聚合度的影響。
圖4. 低溫兩步濃硫酸的功用。（A）制備超高強度纖維素水凝膠，（B）制備高強度纖維素絲，（C）制備各種均相復合物，圖為聚集誘導發光染料@纖維素無相復合物，（D）制備纖維素寡糖。
原文鏈接：https://doi.org/10.1016/j.carbpol.2022.119917
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 浙理工余厚詠教授團隊 AFM：解碼溶劑驅動纖維素基材料的發展 2025-03-10
- 南林喻照川/劉超 AFM：纖維素基Janus智能織物實現雙模溫度感知與多功能協同 2026-04-01
- 青島能源所張海波研究員團隊 Nat. Commun.：細菌纖維素作為可降解生物塑料助力可持續發展 2026-03-30
- 山東理工大學/武漢大學/大連工業大學 PMS綜述：纖維素基治療材料融合體內/體外數據助力精準醫療閉環發展 2026-03-16
- 新疆大學朱若斐課題組 AFMs：師法自然 - 受蓮花多重仿生策略啟發的強氫鍵網絡纖維素水凝膠用于太陽能界面蒸發 2025-04-24
- 華中師大曹郁教授團隊 Polym. Rev. 綜述：溫敏纖維素水凝膠 - 材料設計前沿 2025-02-21
- 武大周金平/宋智平團隊 Adv. Mater.：羧酸化纖維素水凝膠電解質助力雙界面穩定水系鋅-有機電池 2024-11-14
