蘇州大學呂強教授團隊 ACS Nano: 基于溶劑替換策略構建強韌的絲蛋白納米纖維水凝膠
2022-05-26 來源：高分子科技
高晶絲蛋白納米纖維具有穩定的β-sheet結構和兩親性，是組織再生和藥物緩釋的合適基質和載體。然而，由于絲蛋白納米纖維表面富含負電荷，電荷斥力導致纖維間難以進一步組裝和作用，所獲得的凝膠力學性能較差，限制了其在再生醫學中的應用。
圖1 通過溶劑置換法將甲酸替換成水形成高強度絲蛋白水凝膠的過程
近期，蘇州大學呂強教授團隊在深化絲蛋白納米纖維理解的基礎上，對現有制備方法體系進行重構，通過調整溶劑體系，利用甲酸優化納米纖維之間的相互作用，然后將甲酸和水相互置換，在水相體系保留并固定絲蛋白納米纖維的相互作用，制備高強度絲蛋白納米纖維水凝膠（圖1）。水凝膠高強高韌，能夠承受各種形式的變形（圖2），其力學強度、模量和韌性分別達到 1.55±0.06 MPa、5.88±0.82 MPa和0.85±0.03 MJ m-3（圖3），相比于文獻中其他方法制備的絲蛋白水凝膠力學性能顯著提升。納米纖維水凝膠在保持良好生物相容性的基礎上，可通過改變水凝膠的模量主動調控干細胞的粘附和增殖行為（圖4），優化其誘導干細胞成骨分化的能力（圖5），在生物工程方面顯示出廣闊的應用前景。
圖2 高強度絲蛋白納米纖維水凝膠的表征

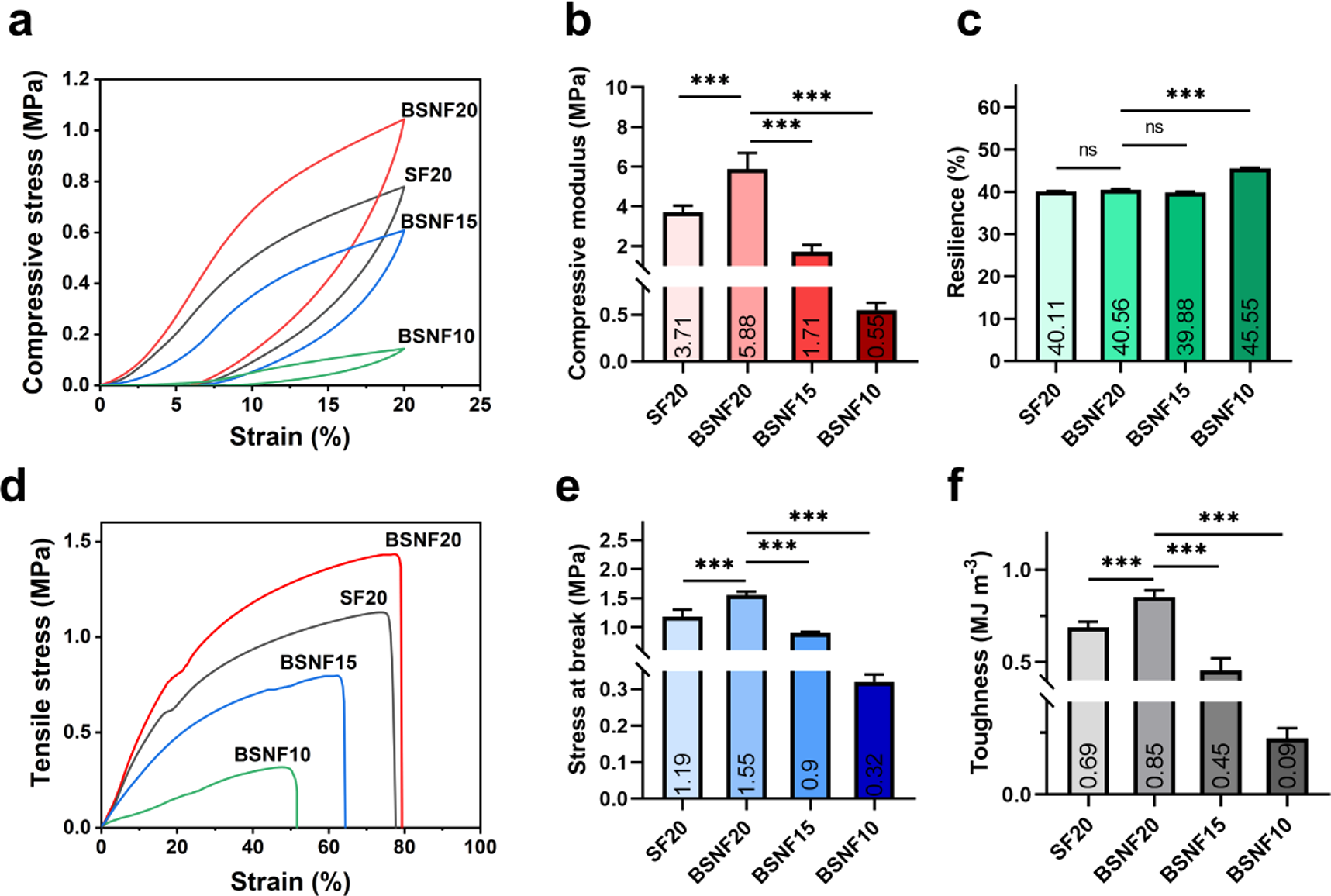

圖3 絲蛋白水凝膠的力學性能表征
圖4 骨髓間充質干細胞在絲蛋白水凝膠上的增殖情況
圖5 絲蛋白納米纖維水凝膠調控骨髓間充質干細胞成骨分化的結果
這項研究以高晶絲蛋白納米纖維為基元，采用溶劑置換的方法制備高強度絲蛋白納米纖維水凝膠，并評估了其理化性能和生物相容性，是絲蛋白材料研究的新嘗試，為制備天然高強度水凝膠提供了新的方法。該工作以“Engineered Tough Silk Hydrogels through Assembling β-Sheet Rich Nanofibers Based on a Solvent Replacement Strategy”為題發表在《ACS Nano》上（DOI: 10.1021/acsnano.2c01616）。文章第一作者是蘇州大學博士生張筱旖，通訊作者是蘇州大學呂強教授。該研究得到國家重點研發計劃戰略國合專項的支持。
原文鏈接：https://pubs.acs.org/10.1021/acsnano.2c01616
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 蘇州大學呂強教授團隊 Adv. Funct. Mater.：具有徑向和軸向雙重取向仿生結構的人工血管 2023-09-19
- 上海科技大學凌盛杰課題組《Adv. Mater.》：具有阻燃報警功能的蠶絲納米纖維基離子導體皮膚 2021-08-14
- 南京工業大學毛宏理/顧忠偉教授、南京大學鼓樓醫院孫凌云教授 AFM：負載干細胞磁性水凝膠逆轉肝纖維化 2026-04-03
- 中南林科大卿彥/吳獻章、寧波材料所陳濤/肖鵬《Nat. Commun.》: 非對稱親疏水異質結構驅動快速水擴散 - 雜化水凝膠實現高效大氣水收集 2026-04-02
- 浙大張鵬 Adv. Mater.：陰離子-π互鎖結構可注射導電水凝膠 - 構建穩定的組織-生物電子橋梁 2026-03-21
- 河北工業大學潘明旺教授團隊 Small: 高強高韌水性聚氨酯的新型希夫堿籠型結構設計策略及其面向紅外隱身的應用 2025-09-05
- 西工大朱光明教授團隊 Adv. Sci. 綜述：高強高韌自修復聚脲材料的最新研究進展 2025-04-22
