中科院化學所邱東研究員團隊《Adv. Sci.》：強粘附、高效防霧涂層
2022-03-16 來源：高分子科技
“江霧秋樓白，燈花夜雨青“，霧固然朦朧飄渺，給人帶來美的享受，但也給人們的生產生活帶來不便甚至安全隱患，如降低能見度、影響儀器精度等。親水聚合物涂層可以通過將冷凝水滴迅速鋪展成液膜并將其吸收而起到防霧效果，從這一角度出發，增加親水聚合物涂層的厚度以提高其吸水容量可以使其防霧性能更加持久。然而會面臨以下挑戰：如何保持高的光學透明度，同時避免過度溶脹產生褶皺，并且防止在霧化條件下發生界面剝離。
圖1 可增厚的親水/疏水聚合物異質網絡防霧涂層。
近日，中國科學院化學研究所邱東研究員團隊發展了一種親水/疏水聚合物異質網絡（HN）涂層，實現了高效持久的防霧。在霧化環境中，與界面以弱相互作用結合的親水聚合物涂層由于粘附力不足導致界面剝離；只引入強界面相互作用雖然可以防止界面破壞，但是依然無法避免親水聚合物網絡的過度溶脹產生褶皺，因此即使增加其厚度也無法提高其防霧性能。為此，該研究構筑了均勻的聚乙烯醇（PVA）/聚3-(甲基丙烯酰氧)丙基三甲氧基硅烷（TPM）異質網絡（PVA/PTPM HN）。其中，PTPM網絡與界面（如玻璃、聚甲基丙烯酸甲酯）通過形成共價鍵（如Si-O-Si鍵）或者拓撲纏結提供強粘附；同時，疏水PTPM網絡限制親水PVA網絡的過度溶脹而避免褶皺的產生。通過增加厚度，PVA/PTMP HN涂層的防霧性能顯著提升，厚度為200 μm時持續防霧時間長達30 min。此外，PVA/PTMP HN涂層在寬溫度范圍（20-100 °C）內均能有效防霧，且可循環重復使用。該涂層有望規；a并應用于高性能防霧涂料，同時該涂層粘附性能優異，也為玻璃、聚合物、金屬等基材的水下粘接提供新策略。
圖2 PVA/PTPM HN的高效防霧機理和性能。

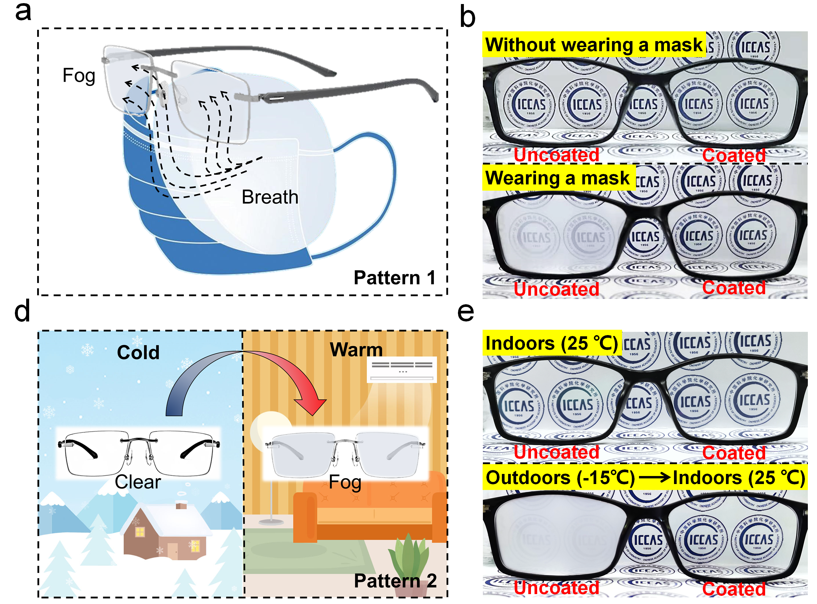

圖3 涂覆有PVA/PTPM HN涂層的防霧眼鏡。
相關研究成果以“Effective Anti-fogging Coating from Hydrophilic/Hydrophobic Polymer Hetero-Network”為題發表在近期的《Advanced Science》雜志上（DOI: 10.1002/advs.202200072），博士研究生石峻赫和博士后徐禮桔為共同第一作者，邱東研究員為通訊作者。
原文鏈接：http://doi.org/10.1002/advs.202200072
版權與免責聲明：中國聚合物網原創文章。刊物或媒體如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 西安交大劉峰教授/張啟路特聘研究員團隊：水體系中基于星形聚合物自組裝制備兼具親水/疏水微區的多隔室納米粒子 2020-12-18
- 南京大學徐凝/朱嘉 AFM：用于高效穩定蒸發冷卻的氟彈性體界面改性吸濕水凝膠 2026-03-20
- 北理工陳煜/積水潭醫院李波 CEJ: 仿蝸牛粘液強粘附水凝膠髓內釘止血涂層 2025-02-05
- 北京化工大學徐福建教授團隊 AM：可適應強濕粘附水凝膠用于長期保護牙周炎傷口 2024-11-28
- 大連理工大學翁志煥、蹇錫高 Nat. Commun.：長效穩定防霧涂層新突破 2025-10-15
- 南洋理工大學陳忠教授、Rawat教授 : 以高分子聚合物為基底的具耐久性的高透光防霧涂層制備 2021-12-24
