国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  電致光二極管(LEDs)具有能量消耗低、使用壽命長、綠色環(huán)保等優(yōu)點，在固態(tài)照明、全色顯示等領域具有廣闊的應用前景。目前，在電致LEDs中被廣泛采用的發(fā)光材料為熒光材料，由于其自旋禁阻的本質只能利用電激發(fā)產生的25%的單重態(tài)激子。由于輻射躍遷禁阻，75%的三重態(tài)激子以非輻射躍遷的方式失活，導致理論上內量子效率最高為25%，嚴重限制了器件的發(fā)光效率。電致磷光LEDs能夠同時利用單重態(tài)和三重態(tài)激子，理論上使器件的內量子效率可以達到100%，所以開發(fā)磷光LEDs是未來電致發(fā)光二極管的一種所趨。

  作為磷光LEDs重要的組成部分，磷光發(fā)射材料由于其具有較長的三重態(tài)壽命，允許激子長距離的遷移，有效避免生物體短壽命背景熒光的干擾等優(yōu)點，在顯示、照明、光電器件、光存儲、光催化反應、防偽、分子傳感和生物成像等領域具有廣闊的應用前景而成為了目前一個非常熱門的研究領域。然而由于磷光材料的三重態(tài)對溫度和氧氣極其敏感，所以材料的磷光性質通常需要在低溫、無氧條件下才能觀測到，這大大限制其在各類高技術領域的應用。此外，目前大多數室溫磷光材料研究熱點主要關注在分子結構設計，如何通過推拉電子效應調控熒光-磷光發(fā)射卻鮮有研究。因此，唐本忠院士團隊通過調節(jié)苯環(huán)上取代基設計開發(fā)出了一系列咔唑衍生物，實現了由熒光向磷光轉化的可控調節(jié)。相關工作近期發(fā)表在Nature Communications。

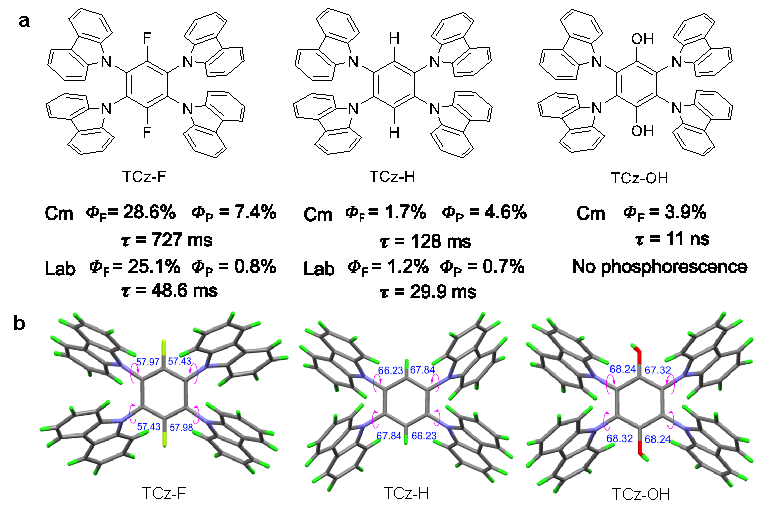

圖1咔唑衍生物的分子結構和光物理性質

  當用購買的咔唑為原料合成TCz-OH-Cm, TCz-H-Cm和TCz-F-Cm時，TCz-OH-Cm不論在低溫還是在室溫，壽命始終在納秒級別。將給電子的取代基羥基變?yōu)闅浠头鶗r，它們的壽命從11納秒逐漸增加到0.727秒，并發(fā)出橘黃色的室溫磷光（RTP），從而證明通過分子結構調節(jié)可以調控發(fā)光由熒光向磷光轉化。而當用實驗室合成的咔唑為原料制備這些分子時，發(fā)現它們的發(fā)光性質發(fā)生巨大變化。例如實驗室合成的咔唑發(fā)出黃綠色的RTP，并且壽命也大大降低，而購買的咔唑卻發(fā)出強烈的橘黃的室溫磷光。當用實驗室合成的咔唑制備TCz-F（即TCz-F-Lab）時，它的RTP發(fā)光效率和壽命大幅度降低（48.65 ms），并且發(fā)射藍移。造成這么大的光物理性質差異主要來源于購買的咔唑中含有一種異構體，當有極少量的異構體存在時會大大提高RTP壽命和效率。理論計算表明S1和Tn之間較小的能帶和較低的重振能有利于發(fā)光體獲得室溫磷光。

圖2 以商業(yè)化咔唑和實驗室合成的咔唑為原料制備的TCz-H和TCz-F的光物理性質（The prompt (solid line) and delayed (dash line) PL spectra of (C) TCz-F-Cm (red line), TCz-F-Lab (black line) and (D) TCz-H-Cm (red line), TCz-H-Lab (black line) in the solid state.）。

  此外， TCz-F-Cm由于具有較高的固態(tài)量子效率，他們測試了它不同尺寸晶體的光波導行為，并且嘗試通過捕獲單線態(tài)和三線態(tài)激子制備白光電致發(fā)光器件。

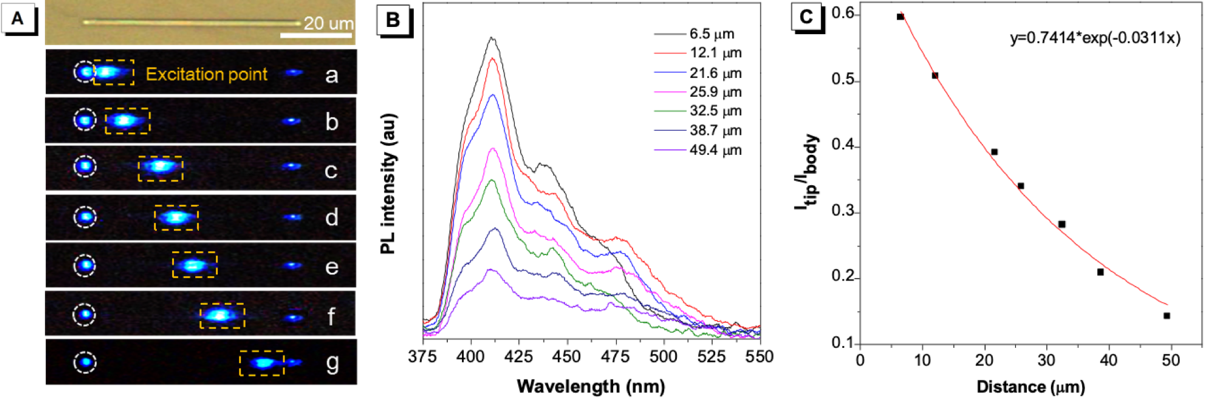

圖3 TCz-F-Cm的光波導性質

  近期，該研究論文發(fā)表在《Nature Communications》上，文章第一作者為寶雞文理學院AIE研究中心馮海濤副教授和華南理工大學博士研究生曾嘉杰，共同作者為博士研究生印平安，蘇州大學王雪東教授，香港科技大學林榮業(yè)教授，通訊作者為中科院化學所彭謙教授，華南理工大學趙祖金教授和香港科技大學唐本忠院士。該論文受到國家重點基礎研究計劃（973），國家自然科學基金，陜西省科技廳自然科學基金以及陜西省高校科協(xié)青年人才托舉計劃等項目資助。

  原文信息：Hai-Tao Feng1, Jiajie Zeng1, Ping-An Yin, Xue-Dong Wang, Qian Peng*, Zujin Zhao*, Jacky W. Y. Lam and Ben Zhong Tang*. Tuning molecular emission of organic emitters from fluorescence to phosphorescence through push-pull electronic effects. Nature Communications, 2020, 11: 2617.

  文章鏈接：https://www.nature.com/articles/s41467-020-16412-4
