国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  純無機銫鉛鹵素鈣鈦礦（CsPbX₃）材料與有機-無機雜化鈣鈦礦材料相比，表現出優異的熱穩定性。在許多情況下，鈣鈦礦層及界面層的高溫退火工藝是制備高性能CsPbX₃器件的必要條件之一，但高溫工藝不適用于柔性基底及卷對卷大面積制備。制備高效的柔性CsPbI₂Br鈣鈦礦太陽能電池一方面要制備低溫高質量的電子傳輸層材料，以增強鈣鈦礦在柔性基底上的晶體質量，提高能級匹配度，提高開路電壓；另一方面要鈍化鈣鈦礦的缺陷，增強電荷傳輸性能，減少電荷復合，從而提高電池效率。

  近日，北京科技大學楊洲教授團隊通過低溫界面工程，制備了高效柔性的CsPbI₂Br鈣鈦礦太陽能電池。一方面，利用厚度不敏感的鋁摻雜的氧化鋅（AZO）作為電子傳輸層，利用其低溫制備及能級更加匹配的特點，增強了CsPbI₂Br鈣鈦礦在柔性基底上的晶體質量，提高了能級匹配度及耐彎折性；另一方面，使用氰基乙酸叔丁酯（t-BCA）作陽極鈍化層，鈍化了鈣鈦礦表面的缺陷，增強電荷傳輸性能，減少電荷復合，使效率從12.74%提高到15.08%。研究成果發表在英國皇家化學會的國際權威期刊《JMCA》上，Low-temperature Interfacial Engineering for Flexible CsPbI2Br Perovskite Solar Cells with High Performance Beyond 15%，Journal of Materials Chemistry A，2020，DOI: 10.1039/C9TA13922B.

  如圖1所示，t-BCA中的氰基官能團與鈣鈦礦的金屬空位產生絡合作用，從而使鈣鈦礦被鈍化。而AZO中的鋁鈍化了氧化鋅中的缺陷；與氧化鋅和氧化錫相比，AZO跟CsPbI₂Br鈣鈦礦的能級更加匹配。

圖1. （a）PSC的器件結構。（b）t-BCA與鈣鈦礦絡合的原理圖。（c）不同電子傳輸層的能級圖。（d）AZO與ZnO的球棍模型。

  從圖2的X射線衍射圖（XRD），紫外可見光譜和光致發光（PL）光譜結果可知，與在SnO₂和ZnO上生長的鈣鈦礦相比，AZO上生長的鈣鈦礦結晶度提高。鈣鈦礦薄膜的PL淬滅情況也顯示AZO上生長的鈣鈦礦電子萃取能力更強。而AZO上生長的鈣鈦礦正反面的PL信號強度接近，說明其頂部和底部表面的光學信號相似，鈣鈦礦生長良好。

圖2. 不同電子傳輸層上生長的鈣鈦礦的XRD圖，紫外可見吸收光譜和從鈣鈦礦正反面測試的PL光譜。

  進一步探究有無t-BCA鈍化層對鈣鈦礦薄膜的影響，從有無t-BCA鈍化層的鈣鈦礦薄膜的PL，時間分辨光致發光光譜（TRPL），阻抗和X射線光電子能譜（XPS）可以看出，有t-BCA鈍化層的鈣鈦礦薄膜顯示出穩態PL藍移，熒光壽命減少，復合阻抗增大，顯示t-BCA能有效鈍化鈣鈦礦表面缺陷，降低CsPbI₂Br PSCs的復合損耗。而XPS結果證實t-BCA中的N與金屬陽離子之間形成了配位鍵，表明t-BCA可以鈍化鈣鈦礦表面陷阱態。

圖3. 有無t-BCA鈍化層的鈣鈦礦薄膜的（a）穩態PL光譜和（b）TRPL光譜。（c）有無t-BCA鈍化層的鈣鈦礦太陽能電池的阻抗。有無t-BCA鈍化層的鈣鈦礦薄膜，以及純t-BCA薄膜的Cs 3d（d）、Pb 4f（e）和N 1s（f）的XPS能譜圖。

  評估了有無t-BCA鈍化層的器件性能。可以看出添加了t-BCA鈍化層后器件效率及穩定性有顯著提高。(圖4）

圖4. （a）標準AM 1.5照度（100 mw/cm²）下有無t-BCA鈍化層的PSCs（0.1 cm²）的電流密度-電壓（J-V）曲線。（b）EQE光譜和集成電流。（c）穩態光電流及最大功率點輸出PCE。（d）30個PSCs的PCE直方圖。有無t-BCA鈍化層器件的長期穩定性:（e）25℃，20%-30% RH下存放，（f）85℃下持續加熱，（g）25℃，65% RH下存放，（h）環境空氣中持續光照。

  此外，為了進一步研究t-BCA鈍化層對鈣鈦礦的鈍化作用，基于空間電荷限流（SCLC）測量模型的陷阱態密度和光強依賴的J-V測量如圖5所示，t-BCA鈍化層能有效的鈍化鈣鈦礦的表面缺陷，抑制電荷的復合，有利于提高器件的光伏性能和穩定性。

圖5. PSCs的電荷提取特性分析:（a，b）純空穴和純電子器件在不同條件下的J-V曲線。（c，d）V_oc和J_sc在不同光照強度下的依賴性。

  為了研究具有t-BCA鈍化層的柔性CsPbI₂Br PSCs的力學穩定性，采用不同曲率半徑和循環次數的彎曲測試方法，對其進行了力學耐久性測試。測試結果顯示有鈍化層的柔性PSCs機械柔韌性良好。

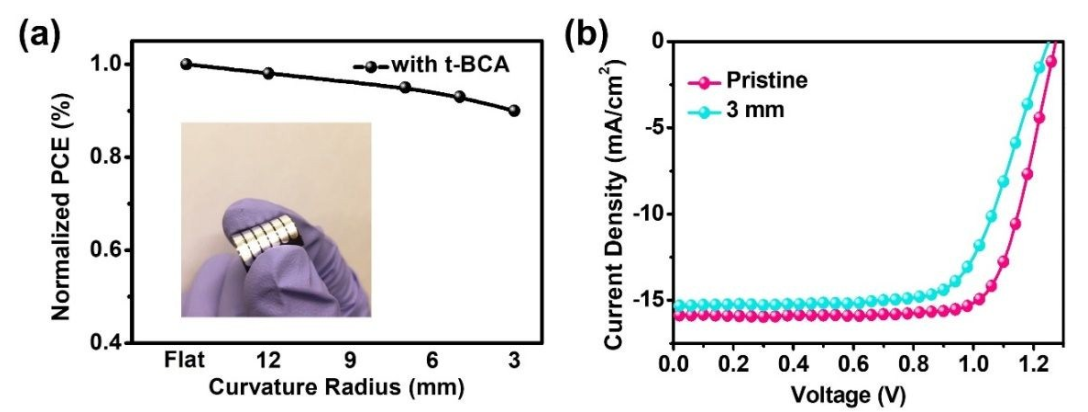

圖6. （a）柔性器件的PCE隨彎曲半徑增大（不彎曲、12 mm、7 mm、5 mm、3 mm）的變化。插圖為PSCs的實物圖像。（b）彎曲半徑為3 mm的柔性PSCs彎曲1000次前后的J-V曲線。

  以上研究成果以《Low-temperature Interfacial Engineering for Flexible CsPbI2Br Perovskite Solar Cells with High Performance Beyond 15%》為題在國際權威材料化學類期刊Journal of Materials Chemistry A（2020，DOI: 10.1039/C9TA13922B）上發表。該論文第一作者為北京科技大學楊霞（博士），第一單位第一通訊作者為北京科技大學楊洲教授，合作單位：中科院化學所宋延林研究員（共同通訊），南昌大學胡笑添研究員（共同通訊）。歡迎各位同仁交流和合作！

  論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2020/ta/c9ta13922b#!divAbstract
