給體材料的吸收光譜、HOMO能級以及與受體材料共混之后的形貌是決定聚合物太陽能電池能量轉換效率的關鍵因素。給電子側鏈烷硫鏈因硫原子具有空的d軌道而具有π吸電子性質，蘇州大學李永舫院士團隊的崔超華副教授等將烷硫鏈引入BDT單元，利用烷硫鏈這一獨特的特性有效降低給體材料的HOMO能級、提高器件開路電壓，從而提高能量轉換效率（Energy Environ. Sci., 2014, 7, 2276–2284;Adv. Mater., 2015, 27, 7469–7475; Energy Environ. Sci., 2016, 9, 885–891）；另外，他們在2011年首次報道了基于吸電子單元naphtho[2,3-c]thiophene-4,9-dione (NTDO)的聚合物給體材料，取得了5.21%的器件能量轉換效率（PCE），體現了NTDO單元在高效給體光伏材料設計上的潛力（Chem. Commun., 2011, 47, 11345–11347）。
在前期的系列工作基礎上，最近，他們將烷硫鏈引入NTDO單元，設計合成了一種雙烷硫鏈取代的共軛聚合物PBN-S（Fig. 1）作為給體材料用于聚合物太陽能電池，取得了優異的光伏性能。PBN-S具有與非富勒烯受體IT-4F互補的吸收光譜及較低HOMO能級（Fig. 1）。以PBN-S為給體、IT-4F為受體制備聚合物太陽能電池器件，PCE達到了13.10%。同時，基于PBN-S:IT-4F的半透明器件PCE也達到9.83%，可見光區（370-740 nm）平均透過率高達32%。不僅如此，PBN-S在大面積器件上也取得了突出的光伏性能：使用旋涂的方法制備的100 mm2器件，PCE為10.21%；使用刮涂的方法制備的100 mm2器件，PCE高達10.69%。不僅如此，基于PBN-S:IT-4F的器件具有良好的穩定性，器件在手套箱或者空氣中放置（無需避光）100天，效率都能維持原始效率的80%以上（Fig. 2）。

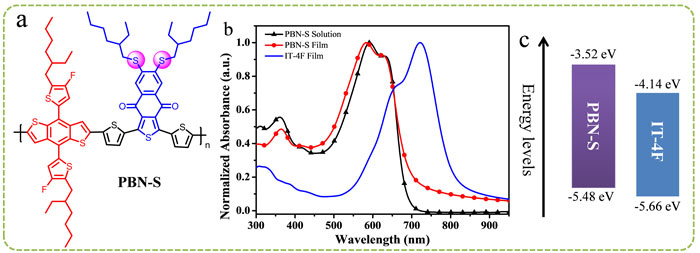

Fig. 1 (a) Chemical structure of PBN-S. (b) Normalized UV-vis absorption spectra of PBN-S and IT-4F. (c) Energy level diagrams of PBN-S and IT-4F.
Fig. 2 Normalized photovoltaic parameters of (a) unencapsulated devices with conventional architecture of glass/ITO/PDEOT:PSS/PBN-S:IT-4F/ZnO/Al stored in a nitrogen-filled glove-box and (b) unencapsulated devices with inverted architecture of glass/ITO/ZnO/PBN-S:IT-4F/MoO3/Al stored in air.
結果表明，基于雙烷硫鏈取代NTDO的聚合物給體材料PBN-S在未來高效聚合物太陽能電池的實際應用上具有巨大的潛力。
相關研究成果近期發表在Energy & Environmental Science，第一作者為博士研究生吳月，通訊作者為崔超華副教授。
- 天津大學/中國科學院大學黃輝&張昕等人Angew：多重非共價“構象鎖”構筑全平面化共軛骨架的低成本有機光伏聚合物給體材料 2025-11-06
- 國科大黃輝教授團隊 NML: 有機光電突觸器件對國科大鐘聲的識別 2023-05-27
- 江西師范大學陳義旺/廖勛凡團隊《Adv. Mater.》：三元聚合和區域異構化策略構建高效三元聚合物給體材料 2023-05-01
- 香港科技大學顏河、于涵 AFM：聚合物受體中的氟化+硒化協同作用增強近紅外光子捕獲助力高效半透明全聚合物太陽能電池 2024-04-29
- 南開大學陳永勝教授團隊 Angew：全鹵噻吩固體添加劑實現效率超過18%的全聚合物太陽能電池 2024-01-07
- 南科大郭旭崗、馮奎團隊 Angew：高電子遷移率的雙硒吩酰亞胺基聚合物受體助力高性能全聚合物太陽能電池 2023-07-21
