国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

  大多數膠黏劑在空氣中具有優異的粘接強度，而在水中卻很快喪失效果，這主要是因為水分子進入粘合界面處對膠黏劑分子產生水化/溶脹/降解作用，從而使得粘接性能迅速喪失。因此，水下高黏附材料一直是工程材料領域的研究難點與熱點。科研人員通過仿生多巴胺、界面超分子作用、聚電解質絡合作用等手段發展了不同類型的水下黏附材料，但均很難實現材料的水下可逆黏附性調控。

  近日，中國科學院蘭州化學物理研究所周峰課題組與香港城市大學王鉆開課題組合作設計制備了一種仿生水下“膠水”，該材料不僅在水下具有較強的黏附性，更重要的是其在水下的黏附強度可以通過控制界面溫度進行可逆調節。

  該材料體系設計理念來源于貽貝足絲在水下具有高黏附強度和水下粘合劑快速失效。為了使材料具備水下高粘附性，研究人員首先制備了一種水下黏附性聚合物，即將黏附性多巴胺分子與疏水單體聚合制備仿生黏附性線性聚合物；為了實現水下黏附強度的可調節性，又設計制備了一種溫度響應性聚合物（聚N-異丙基丙烯酰胺），該聚合物在低于其相轉變溫度條件下與水分子形成分子間氫鍵而呈現高度水化狀態，在高于其相轉變溫度時形成分子內氫鍵而呈現去水化狀態。因此，依據水下膠黏劑失效原理，將此種響應性分子覆蓋到黏附分子表面。通過調節溫度，調節界面處分子的水化與去水化，可以實現水下黏附可逆調控。

  為了能夠使響應性分子順利均勻組裝到黏性聚合物表面，在上述兩種聚合物體系中引入超分子主客體，通過分子識別作用，實現響應性聚合物在黏附性聚合物表面的高效組裝。該材料體系的水下黏附強度調節機理如圖1所示。通過微/宏觀黏附性測試證實，在較高溫度下該材料表面具有較高的水性黏附強度，而在室溫環境下幾乎沒有任何黏附。這種高黏附-低黏附強度轉變可以實現可逆調節，幾乎不損失其水下黏附強度（圖2）。

圖1.仿生水下“膠水”黏附可逆調控機理圖

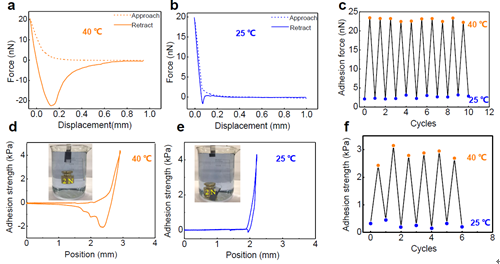

圖2.仿生水下“膠水” 黏附強度可逆調節

  除此之外，該材料還具有如下優點：不受基底材料的限制，在各類材料表面均具有水下黏附強度可逆調控性能；通過增加表面粗糙度即可提升材料黏附強度；通過調節溫敏高分子組成改變其最低相轉變溫度，可實現黏附強度溫度轉變點的調節等。

  以上研究成果以“Bio-inspired reversible underwater adhesive”為題發表在Nature子刊Nat. Commun. (doi:10.1038/s41467-017-02387-2)上，蘭州化物所吳楊博士為論文的共同第一作者。

  該工作得到了國家自然科學基金委、香港研究基金會、國家重點研發計劃、中科院、深圳科技局及香港城市大學等基金項目支持。

  論文鏈接：https://www.nature.com/articles/s41467-017-02387-2#Ack1
