亚洲精品高潮,亚洲精品极品,久久婷婷一区

JSR RB在TPR鞋底的應用

時間:2005-07-01

關鍵詞:JSR TPR 鞋底應用來源：www.newmaker.com

        眾所周知SBS（熱塑性丁苯橡膠）在TPR鞋底上應用非常廣泛，但由于其在注塑制鞋生產工藝中易產生表面流紋等缺陷，需要表面噴涂等工序來彌補。

        JSR RB作為SBS鞋底的改性材料來使用，則無需噴涂工序（減少環境污染，降低綜合生產成本等）并可進一步改善SBS鞋底物理機械和化學性能，在歐洲（尤其在意大利）和南美洲制鞋工業中已經得到極其廣泛的應用。近年隨著中國制鞋業的發展，中國市場對RB的需求也顯著增長。

        對于RB添加于TPR鞋底應用的效果，以下將作進一步的闡述。

        何謂JSR RB？

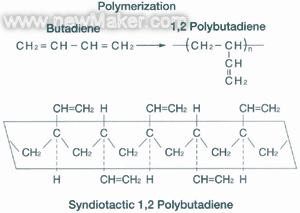

       與傳統的鞋材用橡膠原料順丁橡膠（BR），分子結構為聚1,4-丁二烯不同，JSR RB是一種兼具有橡膠物性和塑料加工性的熱塑性彈性體，分子結構為含1,2雙鍵結構為90%的間同立構式聚1,2-丁二烯（如圖1所示），其分子量約為12萬，結晶度為15-35%。JSR RB廣泛應用于包裝薄膜，醫用輸液管，海綿發泡制品和改性SBS（TPR）鞋底等產品中。JSR RB產品牌號及基本物性見表1。

        SBS鞋底改性材料應用

        JSR RB作為SBS改性材料而應用于TPR鞋底具有很多優點，包括如上所述的無需噴涂及優異的物理機械性能等，具體如下：

       ◆ 鞋底外觀的改進

       一般來說，沒有添加RB的SBS鞋底在注射成型后，其表面較為粗糙且光澤不均，并伴有流紋等產品缺陷。如圖2所示：

如果在SBS粒料中混配一部分RB，其成型后的表面將得到大幅改善，可獲得均勻的啞光表面和類似于橡膠鞋底的外觀，如圖3所示。

作為SBS鞋底的改性材料，添加RB可以改善SBS膠料在模具中的流動性，從而提高模具的復制性并制成高質量外觀的鞋底。通常，RB的添加比例在25%以上時，可制成鏡面效果的SBS鞋底；若需要啞光效果，RB至少在15%以上，如圖4所示。通過進一步調整RB的添加比例和模具的相關設計，可以制成同時具有鏡面和啞光效果的鞋底款式。

◆ 其他物性的改進

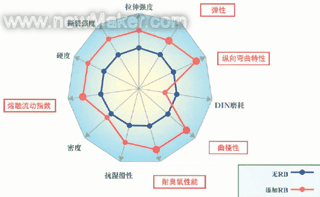

在SBS粒料中添加RB，不僅可以改進TPR鞋底的外觀，還可以改進其他物理化學性能，如圖5所示。

◆ RB/SBS混合料的其他優點

        在SBS中添加一定數量的RB，除可以改善TPR鞋底的外觀和物理化學性能以外，還有如下其他優點：

        ① 無需噴涂，可降低制鞋生產工藝的綜合成本；

        ② 避免使用傳統噴涂工藝中對人體有害的溶劑，有利于環保；

        ③ 通過相關模具設計，可以制成無法用噴涂解決的鏡面和啞光面并存的特殊鞋底款式。

        ◆ 不足及解決辦法

        RB/SBS混合料的耐磨耗性稍差，這是其唯一的不足之處，但可以通過相關的改變配方來改善此性能。

       ① 減少無機填料（輕鈣等）和軟化油的使用量；

       ② 減少聚苯乙烯（PS）的用量；

       ③ 使用低苯乙烯含量牌號的SBS；

       ④ 使用非充油牌號的SBS；

       ⑤ 用JSR RB840代替推薦配方中的RB830。

       ◆ 配方及性能

        表2列出了RB/SBS混合料用于TPR鞋底的常見配方及其作用，而表3則列出了JSR RB添加比例的不同及其物理化學性能。數據表明，加入JSR RB830后，SBS粒料的物理性能(拉伸強度等)和化學性能(耐臭氧性能)及試樣的外觀都有一定的改善；而用JSR RB840與特定牌號的SBS共混后，其耐磨耗性和其他物性都要優于未添加RB的SBS粒料。

需要說明的是，本文所提供的配方較適用于意大利產鞋底注塑機，效果較好。但如果采用圓盤式注射機，則需調整相關配方和工藝條件。

更多 >>最新資料

更多>>聚合論壇

更多>>相關產品

<sup id="lnpej"></sup>

国产精品igao视频网网址不卡日韩,亚洲综合在线电影,亚洲婷婷丁香,黄色在线网站噜噜噜

JSR RB在TPR鞋底的應用
