陳艷麗 , 王昌明 ( 武漢力諾化學集團有限公司 , 430035)
摘 要 : 采用叔碳酸酯改性聚酯制得白色漿 , 研究了此色漿在涂料中的通用性及對涂膜硬度、柔韌性、耐水性、耐堿性和耐候性等的影響。
關鍵詞 : 聚酯 ; 叔碳酸縮水甘油酯 ; 色漿 ; 改性 ; 混容性
0 引 言
涂料產品中色彩絢麗的色漆的制造離不開各類色漿 , 一般制備同類色漆及色漿都采用同類樹脂 , 因此 , 生產每一類別的色漆產品就需要同類樹脂的色漿 , 增加了工作的繁瑣 , 降低了效率。
聚酯樹脂具有硬度高、柔韌性好 , 與其他樹脂相容性好等特點 , 而用叔碳酸縮水甘油酯改性后的聚酯樹脂 , 具有更好的相容性 , 涂膜具有硬度高、柔韌性好 , 耐水性、耐堿性和耐候性優良等特點 , 還可降低樹脂黏度 , 增加對顏料的潤濕性。本文采用叔碳酸縮水甘油酯改性聚酯制白色漿 , 制備各類涂料 , 研究其在涂料中的通用性。
1 實驗部分
1 1 1 原材料
叔碳酸縮水甘油酯改性聚酯樹脂 , 自制 ; 二氧化鈦 , 進口 ; 各類溶劑均為工業品。
1 1 2 白色漿的制備
將叔碳酸縮水甘油酯改性聚酯樹脂 40% ～ 50%( 質量分數 , 下同 ) 、二氧化鈦 40% ～ 50% 、溶劑 40% ～ 50% 攪拌混合 , 研磨至細度合格 , 制得白色漿備用。
1 1 3 配漆實驗
用上述白色漿制備醇酸磁漆、醇酸氨基烘漆、丙烯酸樹脂漆、環氧樹脂磁漆等 , 與未用此色漿按常規所制備的各同類白色漆進行性能比較。
2 結果與討論
應用該改性聚酯白漿所制各類白色漆與按常規制法制得的同類白色漆相比 , 其涂膜在某些性能上有所改善 , 具體對比如表 1 。
由表 1 可知 , 應用叔碳酸縮水甘油酯改性聚酯樹脂制得色漿 , 除與長油度醇酸類漆有混容性問題外 , 具有一定的通用性。用該類色漿制備的各類涂料 , 與按常規制得的涂料相比 , 對某些性能有改善作用。

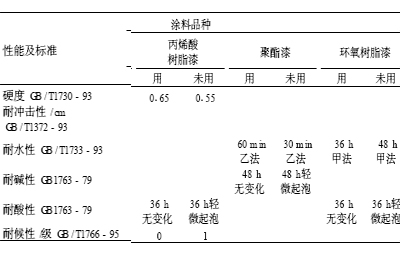

表 1 應用改性聚酯白漿與未用該色漿制得的涂膜性能比較
應用改性聚酯白漿與未用該色漿制得的涂膜性能比較
應用改性聚酯白漿與未用該色漿制得的涂膜性能比較
注：表中空白項表明用與未用性能相當，叔碳酸縮水甘油酯改性聚酯與長油度醇酸樹脂混容性不好，故未進行對比試驗
此叔碳酸縮水甘油酯改性聚酯樹脂 , 除制備白色漿有此特性外 , 制成其他顏色的色漿也有一定的相似之處。
3 結語
將叔碳酸縮水甘油酯引入聚酯樹脂 , 制備的色漿具有一定的通用性。該通用色漿應用到各類涂料中 , 不僅可改善涂料的性能 , 還可大大提高生產效率。在實際生產應用中 , 制備之前 , 應先對此改性聚酯樹脂與所制涂料用樹脂進行混容性實驗 , 當實驗為兩者能混容 , 方可使用。
